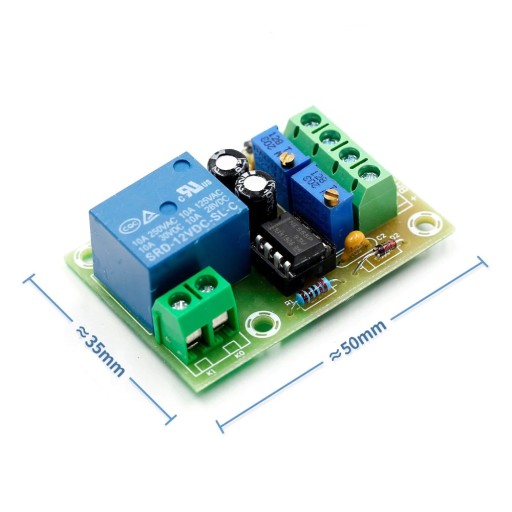

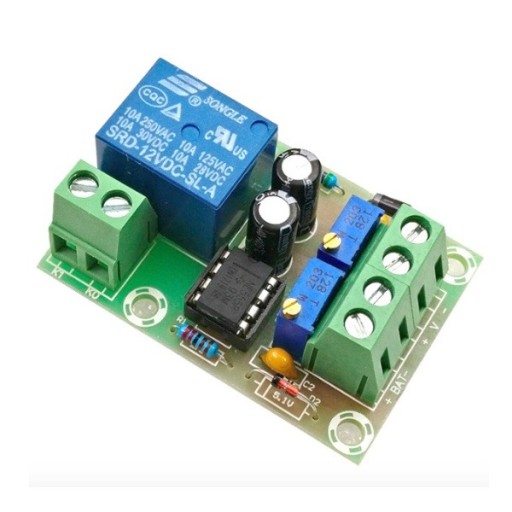

Ovládač nabíjania batérie XH-M601 s menovitým napätím 12V (AGM, kyslé atď.)

Napätie nabíjačky batérie: 13,8 -14,8V MAX

Modul zapne napájanie cez relé, keď napätie klesne pod 12,4V

Cut- vypínacie napätie až do 14,8V nastaviteľné

Dodatočné meranie napätia: DC voltmeter

Dva viacotáčkové potenciometre na úpravu nabíjania prah: RP1 RP2 (pre jemné nastavenie)

• STAV: NOVÝ
• Napájacie napätie: 13,8V-14,8 V
• Štartovacie napätie nabíjania: 12, 4V regulované R1
• Zastavovacie napätie nabíjania (vypnutie): 14,8V regulované RP2
• Prúd: 10A max
• Chyba napätia: ± 0,1 V
• Detekcia napätia: DC voltmeter
• Typ nabíjania: 12V batéria

Regulácia:

• RP1: úprava nabíjacieho napätia batérie (štart)
• RP2: úprava nabíjacieho napätia batérie (stop) odpojenie.

Napätie vypínača musí byť nastavené a vypnuté .!! .

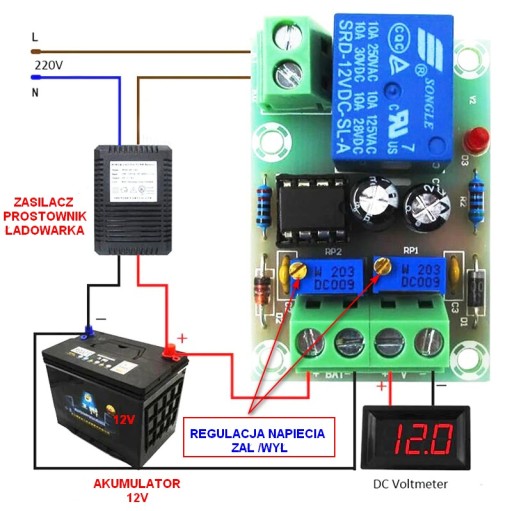

Potrebujete voltmeter a skrutkovač. Najskôr pripojte VYBITÚ BATÉRIU k usmerňovaču podľa schémy. Ak nie je zapnutý, pomaly zapínajte PR1, kým sa relé nezapne (napätie zapnuté).

Nabíjame a pozorujeme napätie, kým nedosiahne požadovanú hodnotu a jemne otáčame PR2 podkovičkou, kým sa neodpojí (napätie vypnuté).

** USMERŇOVAČ NEPRIPÁJAJTE LEN BEZ BATÉRIE, PRETOŽE MÁ ČASTO NAPÄTIE VYŠŠIE AKO 15 V BEZ ZÁŤAŽE, ČO POŠKODÍ CIRCUIT555 !!!!!!!
