Modul oneskoreného zapnutia/vypnutia s nastaviteľným časom zopnutia relé v rozsahu od 1 s do 100 s alebo od 1 s do 15 minút. Modul tiež umožňuje nastaviť cyklickú prevádzku (T1 - relé zapnuté, T2 - relé vypnuté alebo jednorazové spustenie (po uplynutí času T1 sa spínač vypne a cyklus sa skončí). Relé má dva okruhy: NC - rozpínací a NO – rozopnutý Preto môže modul plniť funkciuoneskoreného zapnutia a vypnutia okruhu.

technické údaje. :

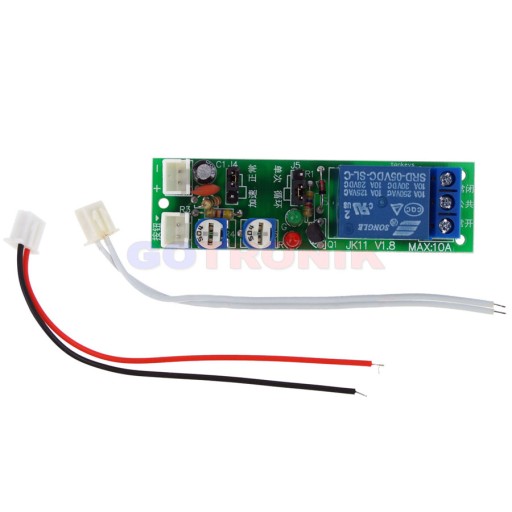

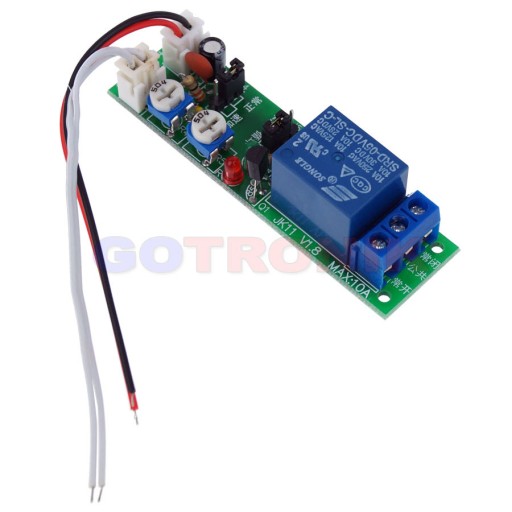

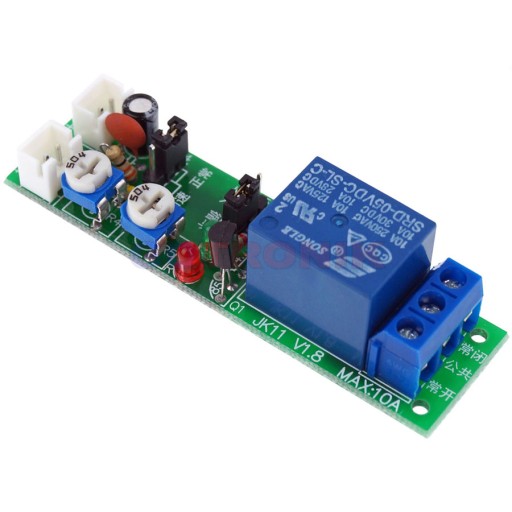

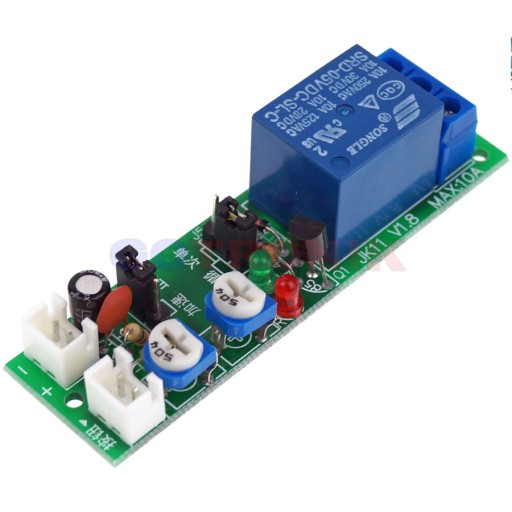

• Modul JK11 V1.8: 1 reléový spínač s odpočítavacím časovačom
• napájacie napätie: 24V dc
• potenciometer T1 pre nastavenie doba oneskorenia rozopnutia relé
• potenciometer T2 pre nastavenie doby oneskorenia zopnutie relé

• rozsah oneskorenia zapnutia/vypnutia kontaktov:

  ► rozsah 1: od 1 s do 100 s

  ► rozsah 2: od 1 s do 15 minút

• konektor na pripojenie spúšťacieho signálu
• prepojka na nastavenie chod: jednoduchý alebo cyklický
• prepojka na nastavenie časového rozsahu zapínania/vypínania kontaktov relé
• vstavaná LED indikujúca stav relé
• LED indikujúca relé prevádzka
• prúdová spotreba modulu:

  ► kľudový prúd pod 1mA

  ► maximálny prúd po pripojení 40mA

• presnosť počítania: <2%
• Relé Songle SRD-24VDC-SL-C
• maximálne zaťaženie kontaktov relé: 10A/250V AC, 10A/30V DC
• dva reléové výstupné obvody ( spínané relé):

  ► NC - normálne zatvorené - normálne zatvorený obvod

  ► NO - normálne otvorené - normálne otvorený obvod

• keď sa objaví spúšťací signál, výstupné kontakty relé sa prepnú a tým zmenia stavy.

  Relé teda môže vykonávať funkcie zapínania alebo vypínania elektrického obvodu (v závislosti od spôsobu pripojenia)

• dlhá životnosť relé, cca 100 000 zopnutí
• konektor výstupu relé: svorkovnica ARK-2 zásuvka na priskrutkovanie káblov
• LED indikujúce prevádzkový stav modulu:

  ► červená LED - indikácia napájacieho napätia

  ► modrá LED - signalizácia zopnutí relé

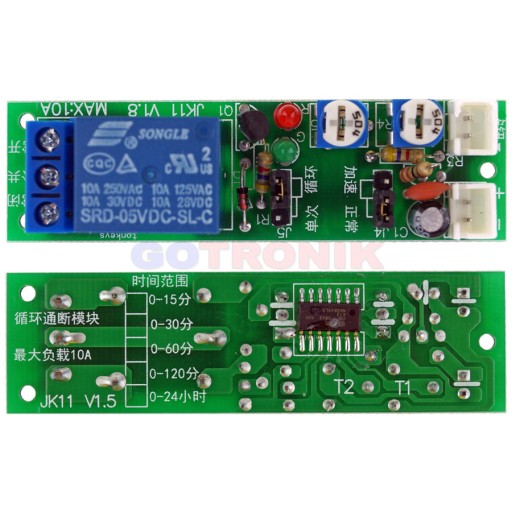

• jednostranná doska plošných spojov
• montážne otvory na priskrutkovanie doska
• SMD a priechodná montáž elektronických súčiastok
• rozmery: 70 mm x 20 mm x 22 mm

príklady použitia:

• zapnutie svetla na dvore alebo chodbe na určený čas
• dočasné zapnutie alebo vypnutie
• li>
• systémy oneskorenia
• časovač
• časovač
• stopky
• odložený spínač
• odložený spínač

Ponúkaný modul elektronického časovača môže vykonávať nasledujúce funkcie, bežne označované ako: časové relé, časovač, časovač, časový programátor, relé s časovačom, systém oneskoreného zapnutia, časový spínač, časový spínač , spínač oneskorovacieho modulu, systém s odpočítavaním času zapnutia.

► Počas cyklickej prevádzky, po pripojení napájania a privedení spúšťacieho signálu, časový modul odpočítava nastavený čas ( nastavená časová hodnota pomocou potenciometra T1) a zopne relé. Potom modul opäť odpočíta nastavený čas (čas zopnutia relé), ktorý bol nastavený potenciometrom T2 a relé rozopne. Modul pracuje nepretržite až do výpadku napájania alebo zmeny prevádzkového režimu.

► Počas jednej prevádzky, po pripojení napájania a privedení spúšťacieho signálu, je relé zopnuté pre čas T1. Po uplynutí nastaveného času sa relé rozopne. Modul vykoná iba jeden cyklus, kým sa opäť neobjaví spúšťací signál.
