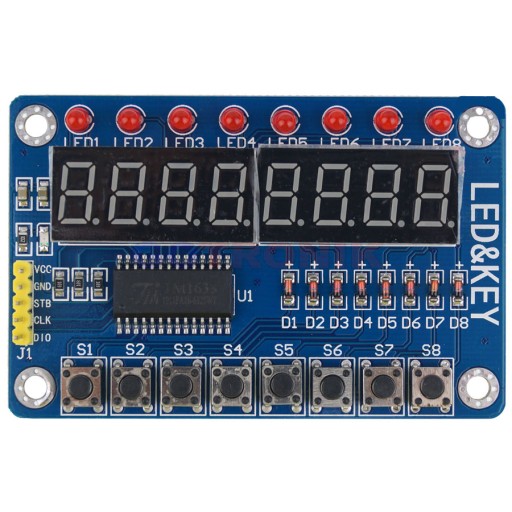

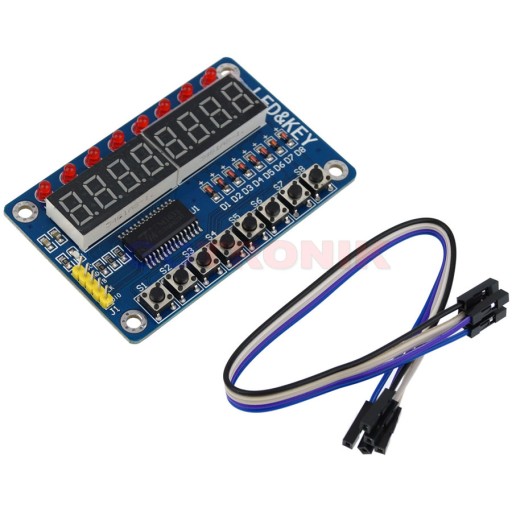

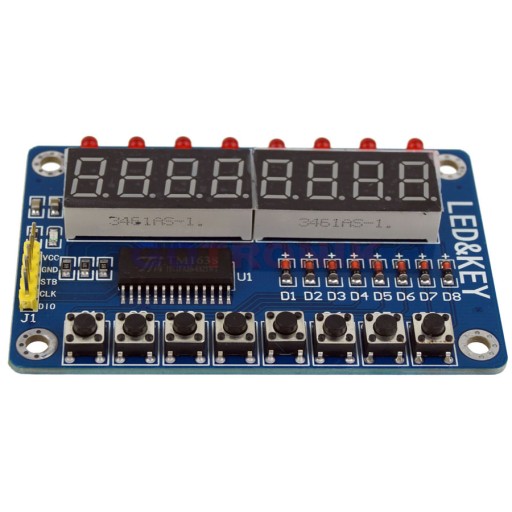

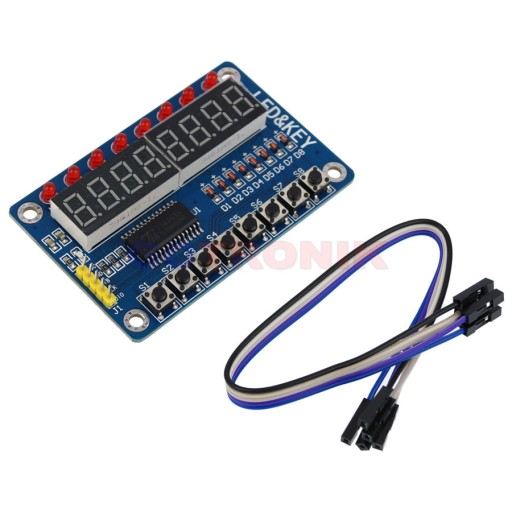

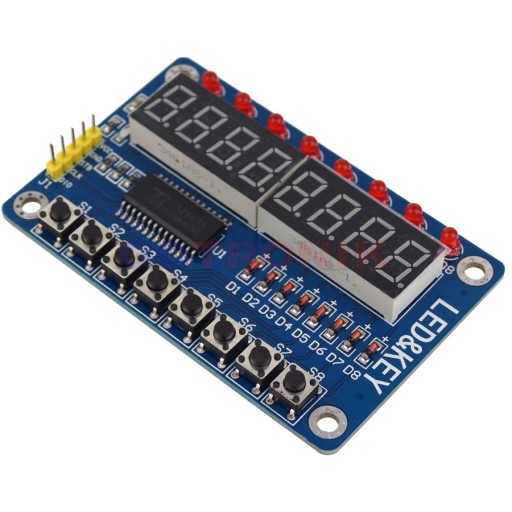

Vývojový modul určený pre mikrokontroléry AVR, Arduino a PIC. 8 7-segmentových displejov riadených spoločnou katódou. Modul má tiež 8 LED diód a klávesnicu s 8 tlačidlami. Vďaka čipu TM1638 vám tento modul umožňuje ovládať viac ako tri periférne obvody SCM. Ďalšou výhodou je, že pri pripojení modulu sú obsadené iba tri I/O porty. Stačí prečítať príslušný register na odoslanie údajov na displej alebo tlačidlá, aby ste ušetrili zdroje MCU.

8 bitov, 8 kláves, 8 LED, 8 digitálnych elektrónok, bežná LED digitálna elektrónka s katódou Čip TM1638, tento modul zhromažďuje viac ako tri populárne periférne obvody SCM. Výhodou je, že počas jazdy budú obsadené len tri IO porty. SCM nemusí byť spustený na skenovanie displeja a skenovanie kľúčov. Na odoslanie údajov na displeji alebo testovacie tlačidlo stačí prečítať príslušný register, aby ste efektívne šetrili zdroje MCU. Klávesy sú citlivé a efektívne sa zobrazujú.

technické údaje:

• 8 7-segmentových displejov
• 8 LED
• 8 tlačidiel mikrospínača
• určené pre mikrokontroléry AVR, PIC, Arduino
• systém TM1638
• ovládanie so spoločnou katódou
• spôsob pripojenia: napájanie VCC, GND, 5V, port STB, CLK, DIO, SCM, IO.
• konektor: pásik so zlatým kolíkom

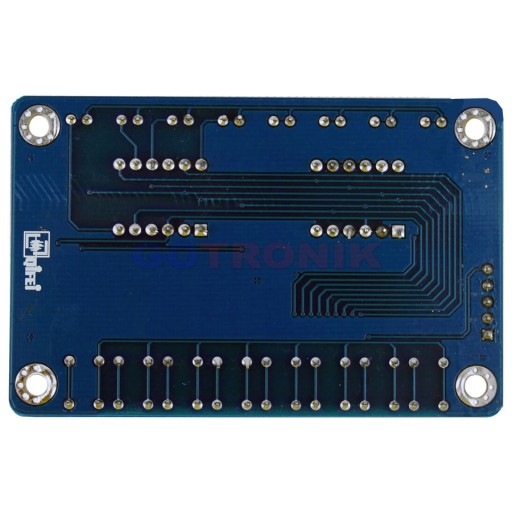

• obojstranná doska plošných spojov s metalizáciou otvory a spájkovacia maska
• montážne otvory na priskrutkovanie dosky
• SMD a priechodná montáž elektronických súčiastok
