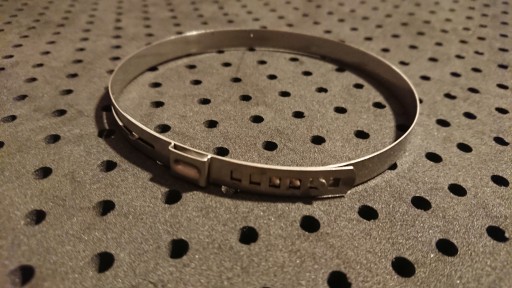

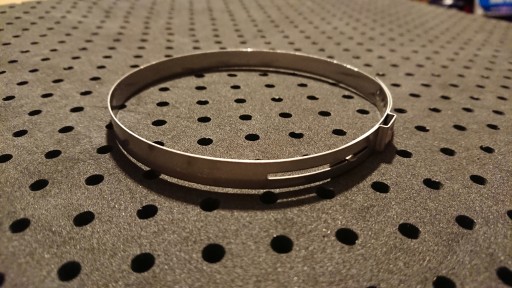

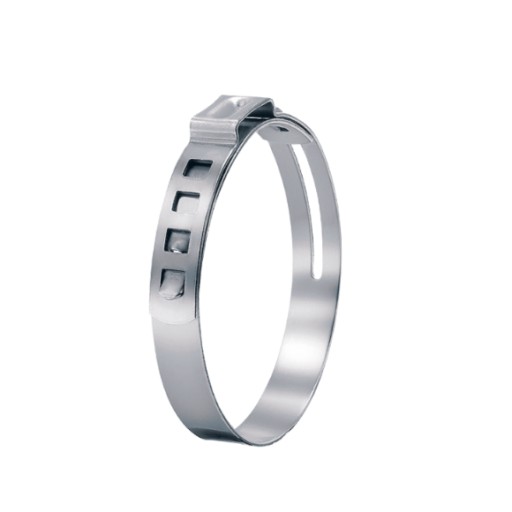

Svorka vyrobená z nerezovej ocele (materiál č. 1.4301/UNS S30400 - odolnosť proti korózii podľa DIN EN ISO 9227)

Rozsah pásu: 94,0-102,0 mm

Šírka pásky: 9 mm

Hrúbka pásky: 0,6 mm

4 možné nastavenia

Produkt č. 16300043

Možnosť výberu bodu pripevnenia: priemer remienka je možné nastaviť na jednu z niekoľkých nominálnych hodnôt.

Vnútorný krúžok s vodiacim radiálom: efektívne, silné a všestranné tesnenie.

Očko svorky: rýchla a jednoduchá inštalácia, viditeľná deformácia naznačuje správne utiahnutie.

Okraje pásu bez otrepov: znížené riziko poškodenia častí pásu.

Technika spájania: ideálne pre mäkké materiály.

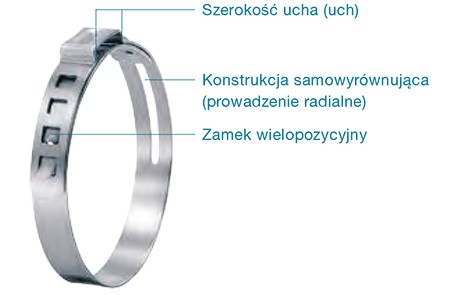

Prúžky na oči (uzavierací prvok)

Náramok sa zatvára odstránením spodnej časti "ucha" pomocou nástrojov navrhnutých Oetikerom. Maximálne zmenšenie priemeru je úmerné šírke otvoreného ucha (uší).

Teoretické maximálne zmenšenie priemeru je dané nasledujúcim vzorcom:

Max. zmenšenie priemeru = šírka ucha (uší) \ π

Viacpolohový zámok

Zámok sa skladá z jedného alebo dvoch uzamykacích hákov, ktoré udržujú ťažnú silu počas upínania a uzamykací jazýček, ktorého úlohou je udržať háčiky v otvore pred uzavretím pásky. Obe konštrukcie zámku umožňujú zapojenie v niekoľkých polohách v rámci špecifikovaného nominálneho rozsahu. Táto funkcia umožňuje použiť jednu svorku na pripojenie prvkov v širokom rozsahu priemerov.

Radiálne vedenie (samovyrovnávacia štruktúra)

Lap formovaný na vnútorná časť svorky zapadá do drážky na vonkajšom povrchu remeňa. Počas montáže a uťahovania sa pútko zasunie do drážky, čím bráni jeho pohybu po vnútornom obvode pásky.

Odporúčania pre inštaláciu

163 - nastaviteľné pásy s radiálnym vedením

Svorku je možné inštalovať axiálne priložením na spájané prvky pred ich montážou, alebo radiálne odpojením svorky a jej omotaním okolo montovaných prvkov. V oboch prípadoch je dôležité, aby háčiky a zaisťovacie jazýčky zapadli do otvorov s čo najmenším priemerom, aby maximálna vzdialenosť medzi pripojenými prvkami a vnútorným priemerom svorky pred utiahnutím nepresiahla 1,5 mm. Každý nasledujúci krok zámku zmenší priemer o 1,6 mm v „3-krokovom“ variante a o 1,05 mm v „6-krokovom“ variante.

Sila zatvárania

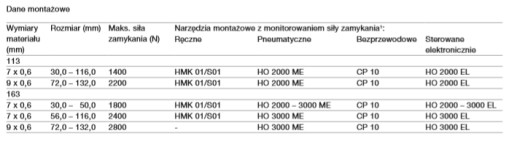

Uzatváracia sila by mala byť zvolená s ohľadom na požadované stlačenie materiálu alebo povrchový tlak a potvrdená rozmerovým hodnotením a experimentom. Tlak materiálu na kravatu zodpovedá použitej sile, takže pri spájaní mäkkých materiálov je sila zatvárania oveľa nižšia. V tabuľke nižšie je uvedená maximálna sila zatvárania s prihliadnutím na rozmery svorky a materiál.

Dôležité

Svorky by sa mali uťahovať iba pomocou uzáveru stlačte raz a nesmie sa znovu utiahnuť.
