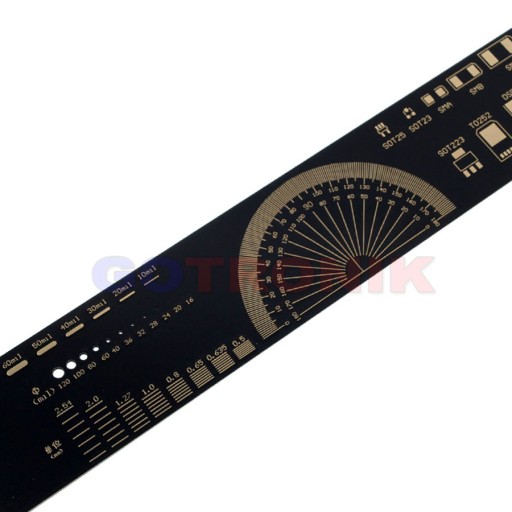

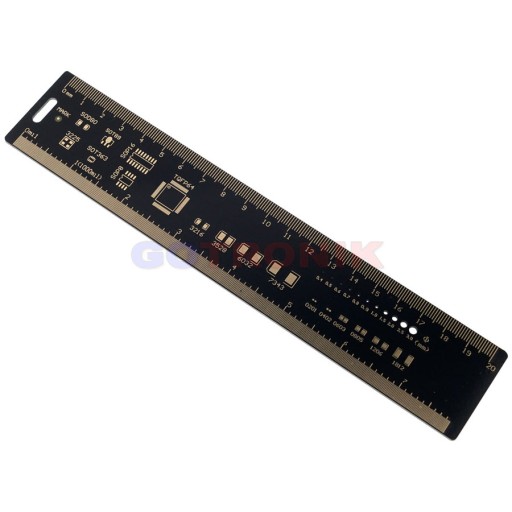

Pravítko na plošný spoj vo forme plošného spoja, dĺžka 20cm. Určené pre elektrotechnikov ako šablóna pre SMD prvky, hrúbky stôp, rastre a priemery otvorov. Neoceniteľná pomoc pri rozpoznaní typu nezvyčajného krytu SMD alebo pri projekčnej práci. V reálnom čase je ľahké posúdiť hrúbku dráh otvorov atď. Pravítko je vyrobené na veľmi kvalitnom obojstrannom DPS s pokovovaním otvorov a pozlátenými kontaktmi. Jeho jedinečný a atraktívny vzhľad z neho robí ideálny produkt ako malý darček pre elektrotechnika, technika, kutila alebo kutila. Atraktívny kontrastný vzhľad s pozlátenými stopami a čiernou spájkovacou maskou.

Všestranné pravítko PCB obsahuje aj dôležité informácie týkajúce sa dizajnu PCB: tabuľky rozmiestnenia pinov IC a ďalšie. Nadšenci elektroniky v procese navrhovania, ktorí súrne potrebujú merací nástroj, určite ocenia ponúkané pravítko. Okrem merania základných funkcií v milimetroch a palcoch integruje aj relevantné informácie pre návrh PCB: tabuľky rozstupu pinov IC, čipový balík, SMD odpory a kondenzátory, bežne používanú vŕtačku s priemerom, referenciu šírky čiary. Tieto informácie sme vytlačili na pozlátené dosky plošných spojov FR-4.

technické údaje:

• plošné spoje vo forme pravítka
• atraktívny kontrastný vzhľad pozlátených dráh a čierna spájkovacia maska

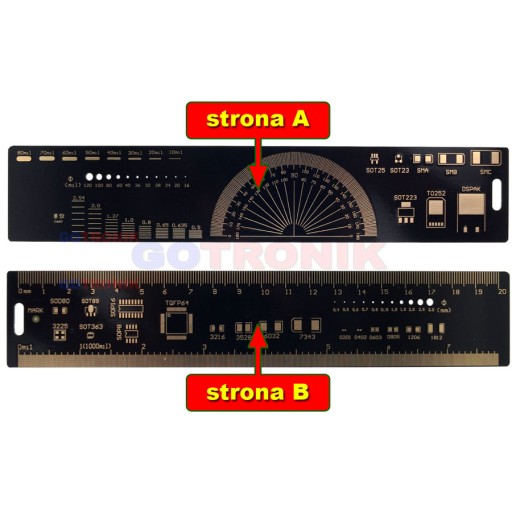

• strana B tlačeného obvodu doska:

  ► rozstup metrického pravítka: 20 cm

  ► delenie palcového pravítka: 7,8 palca

  1 palec=1000 mil

• ► vzor - metrické priemery vrtákov fi: Ø0,4 mm 0,5 mm 0,6 mm 0,7 mm 0,8 mm 0,9 mm 1,0 mm 1,5 mm 2,0 mm 2,5 mm 3,0 mm

  ► odtlačky nôh - dizajn krytu SMD:

  0201 0402 0603 0805 1206 1812 3216 3528 6032 7343

  SOD80 SOT89 SOP16 TQFP64 3225 SOT363 SOP8

vytlačené:

► stopy - dizajn krytu SMD:

SOT25 SOT23 SMA SMB SMC

SOT223 TO252 DSPAK

► uhlomer

► raster - šablóna vzdialenosti medzi dráhami plošného spoja

• metrická mierka vzdialenosti: 2,54 mm 2,0 mm 1,27 mm 1,0 mm 0,8 mm 0, 65 mm 0,635 0,5 mm

  ► šablóna - palcové priemery vrtákov fi: Ø 120 mils 100 mils 80 mils 60 mils 40 mils 36 mils 32 mils 24 mils 20 mils 16 mils

  ► šablóna - palcové šírky dráhy: 80 mils 0 mils 0 mils 10 miliónov

• Vlastnosti dosky plošných spojov:

  ► obojstranná s pokovovaním otvorov

  ► skloepoxidový laminát FR-4

  ► hrúbka laminátu: 1,55 mm

  ► čierna spájkovacia maska

  ► pozlátené kontakty

  ► vytlačený popis inštalácie biela farba

  ► vyrezaný na mieru - frézované

  žiadne ostré alebo zubaté hrany
