MODUL KONTROLKA NABÍJANIA BATÉRIE 12V

Verzia samokalibrácie je možné nastaviť prahy v rozsahu 10V - 16V. Postup kalibrácie je popísaný nižšie, pre začiatočníkov to nemusí byť veľmi jednoduché - odporúčam zakúpiť modul s digitálnymi prahmi (v inej aukcii).

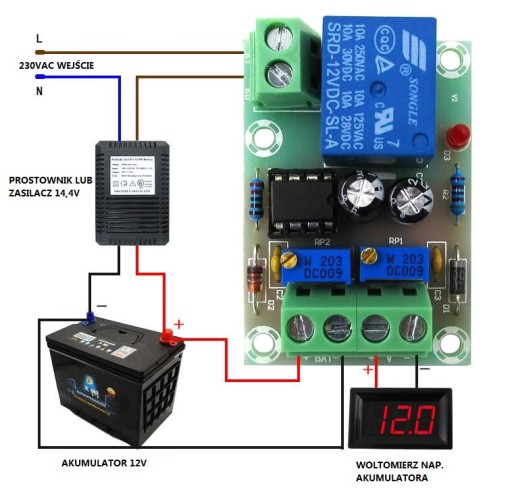

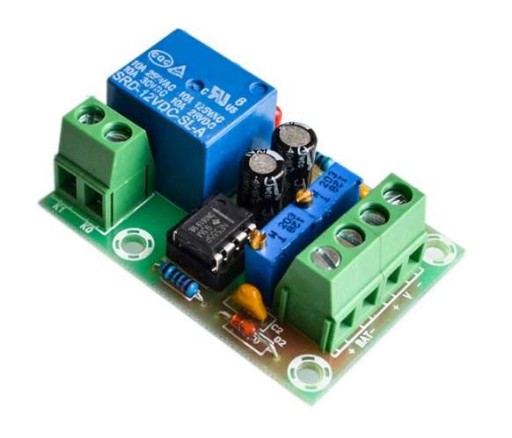

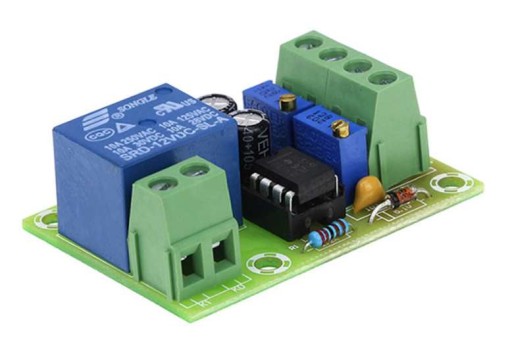

Univerzálny modul porovnávača napätia s relé . Pripojíme batériu na vstup + BAT - a voliteľný voltmeter na kontrolu napätia hneď vedľa výstupu + V -. Výstupy K1, K0 sú kontakty pre zapnutie usmerňovača alebo zdroja nabíjania batérie podľa. diagram nižšie. Ak používate transformátorové usmerňovače, najskôr pripojte modul k batérii a potom výstup usmerňovača Voliteľne môžete nainštalovať spätnoväzbovú diódu na potlačenie prepätí z takéhoto usmerňovača (oranžová dióda na fotke zo spodnej strany DPS). Klasické usmerňovače produkujú špičkové napätie až 20V, ktoré môže poškodiť modul pri strate kontaktu so svorkou (batéria funguje ako prepäťová ochrana). Prahové hodnoty sa nastavujú pomocou potenciometrov: RP1 (dolný prah zapnutia), RP2 (horný prah vypnutia).

Kalibrácia:

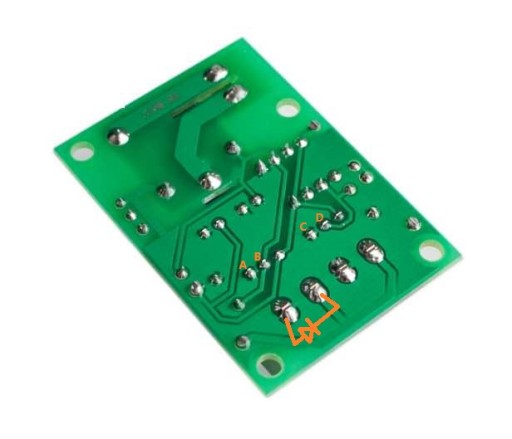

Modul je odpojený – použite ohmmeter na predbežné nastavenie nastavte odpor v bodoch z fotografie nižšie:

• A (- ohmmeter) B (+ ohmmeter): 3,8kohm
• C (- ohmmeter) D (+ ohmmeter ) : 5,6kohm

Otáčanie osi potenciometra v smere hodinových ručičiek spôsobuje pokles odporu vo vyššie uvedenom bodov (alebo zvýšenie prahu napätia). Potom pomocou regulovaného napájacieho zdroja pripojeného k BAT v požadovanom rozsahu by mali byť špecifikované prahové hodnoty zapnutia a vypnutia NE555 vydrží 16V a toto napätie by nemalo byť prekročené.

Parametre:

• Napájacie napätie: 10V- 16V (na vstupe + BAT -)
• Napätie / Prúd kontaktov K0,K1: 0-250VAC/DC max.10A
• Chyba napätia: ± 0,1 V
• Typ nabíjania: 12V batéria
• Rozmery: 50 x 35 x 18 mm
