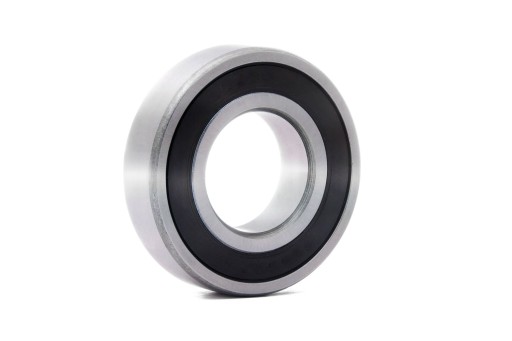

629 2RS

d – 9

D – 26

B – 8

Jednoradová a dvojradová guľa s hlbokými drážkami ložiská sú nerozoberateľné, pozostávajú z vonkajšieho krúžku, vnútorného krúžku a klietky s guľôčkami. Sú určené predovšetkým na prevádzku pri vysokých otáčkach a sú určené na prenášanie radiálneho zaťaženia. Hlboké guľkové ložiská môžu tiež v úzkom rozsahu znášať malé zaťaženie v axiálnom smere, najmä dvojradové ložiská. Vďaka svojej jednoduchej konštrukcii, početným variantom vyhotovenia a nízkej cene patria medzi najbežnejšie valivé ložiská.

V závislosti od potrieb je možné dodať guľkové ložiská v rôznych verziách, napr , so zvýšenými triedami presnosti a so špeciálnymi klietkami prispôsobenými na prácu pri vysokých otáčkach.

Okrem toho sa guľkové ložiská vyrábajú v mnohých konštrukčných variantoch, čo umožňuje výrazne zjednodušiť alebo vylepšiť stroje alebo zariadenia . Príkladom môže byť použitie ložísk s ochrannými štítmi typu ZZ alebo gumovými tesneniami typu 2RS. Ložiská s dvoma ochrannými štítmi alebo dvoma gumovými tesneniami sú od výrobcu naplnené primeraným množstvom plastickej masti, ktorá postačuje na prevádzku v priemerných podmienkach po celú dobu prevádzky.

ZZ - ložisko uzavreté obojstranne platničkami

2RS - ložisko obojstranne uzavreté gumičkami

ZZC3 - ložisko obojstranne uzavreté doskami so zvýšenou vôľou

2RSC3- ložisko obojstranne uzavreté gumičkami so zvýšenou vôľou
