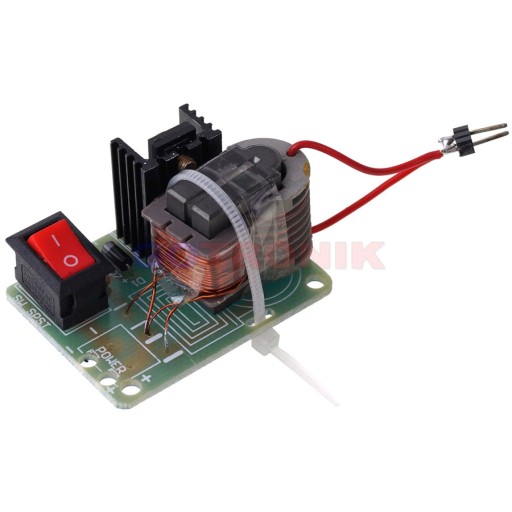

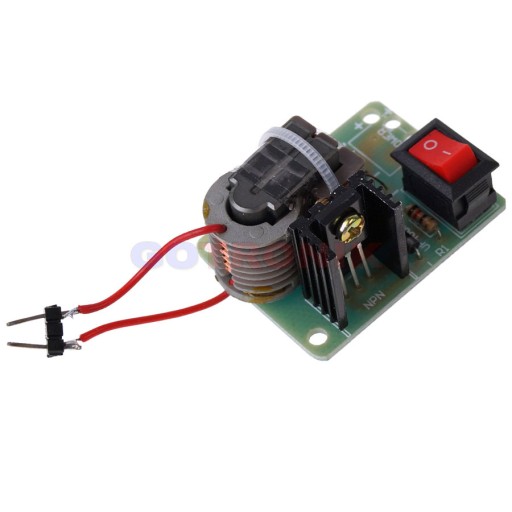

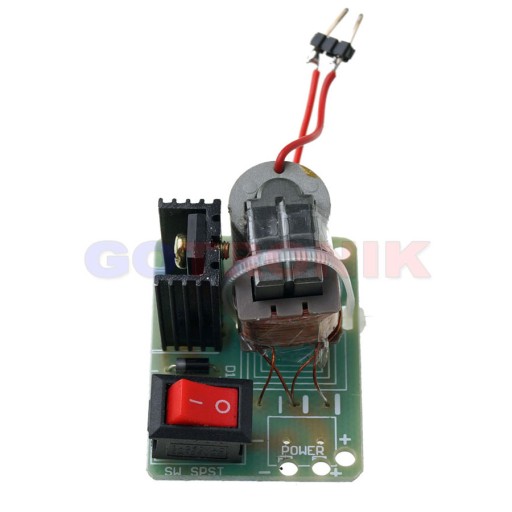

Modul vysokonapäťového meniča je súprava KIT/urob si sám. Na vstup meniča stačí priviesť napätie 3,7 - 4,2V na získanie napätia 15kV na výstupe. Keď sa dva vodiče na výstupe spoja, vytvorí sa elektrický oblúk. Modul nie je určený pre začiatočníkov v elektronike z dôvodu vysokého napätia na výstupe modulu. Musíte prísne dodržiavať bezpečnostné pravidlá a byť mimoriadne opatrní. Hrozí nebezpečenstvo úrazu elektrickým prúdom a popálenia. Modul je určený na vlastnú montáž. Systém nemá žiadnu ochranu proti prepólovaniu alebo prekročeniu povoleného vstupného napätia a prúdu. Prekročenie jedného z parametrov poškodí prevodník. Z tohto dôvodu odporúčame použiť laboratórny zdroj s nastaveným prúdovým limitom pre napájanie. Na napájanie môžete použiť aj Li-ion18650 batériu s príslušným napätím. Modul je ideálny na experimenty a výučbu.

technické údaje:

• SADA/súprava na svojpomocnú montáž
• napájacie napätie: 3,7 – 4,2 Vdc
• spotrebovaný prúd: cca 2A
• výstupné napätie: do 15kV
• výstupný prúd: do 400mA
• vstavaný vypínač
• vonkajšie rozmery transformátora: 27 x 21 x 16 mm
• rozmery dosky: 42 x 32 x 2 mm
• obojstranná doska : NIE
• maska ​​spájkovania: ÁNO
• popis montáže na dosku plošných spojov: ÁNO
• typ montáže: priechodná THT
• prvky na povrch : NIE
• prvky vyžadujúce dodržanie polarity: ÁNO
• po správnom zložení zariadenie nevyžaduje spustenie, funguje okamžite
• samomontážna súprava, tzv SADA/DIY
• rozmery: 80 x 88 x 102 mm

sada obsahuje:

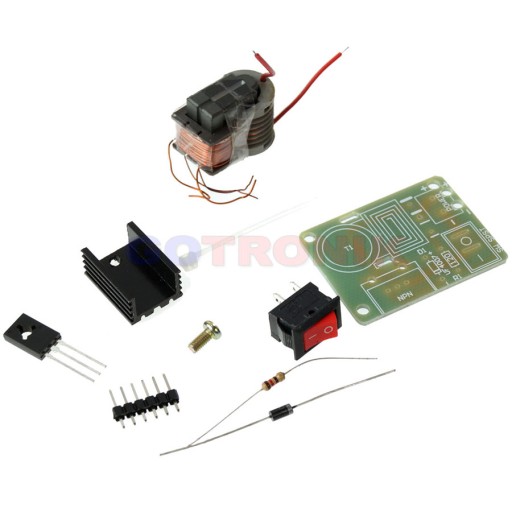

• PCB
• všetky elektronické komponenty potrebné na zostavenie zariadenia (bez batérií)

hodnotenie náročnosti:

• jednostranná DPS
• spájkovacia maska ​​- ÁNO
• popis zostavy na doske plošných spojov - ÁNO
• schéma - NIE
• montážna schéma - ÁNO
• typ montáže: priechodný THT
• SMD prvky na povrch: nie
• prvky vyžadujúce polarizáciu: ÁNO
• zariadenie Po správnom zložení nevyžaduje spustenie (funguje okamžite)
• samomontážna sada, tzv. KIT, DIY.

Videoprezentácia produktu: https://youtu.be/EROVty7r5e4
