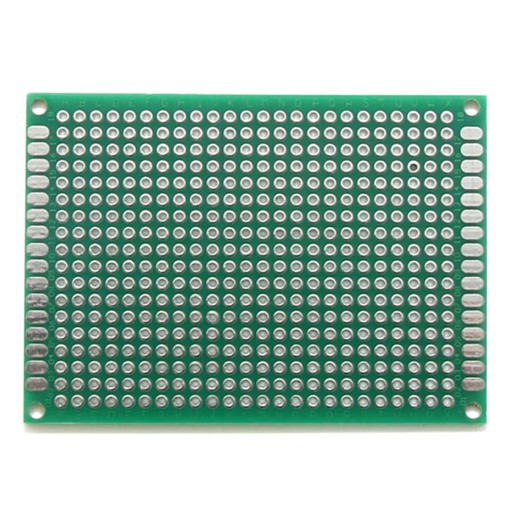

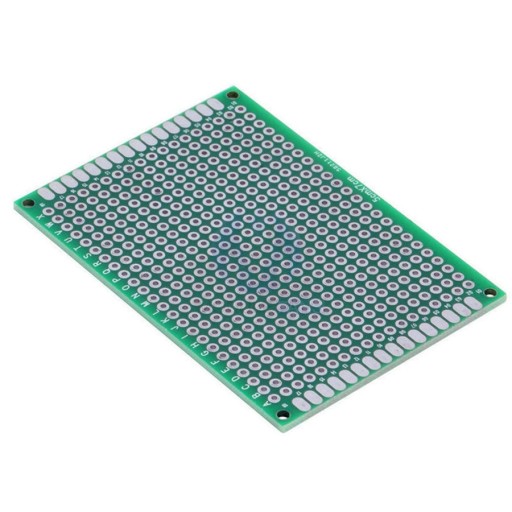

Univerzálna doska plošných spojovDPS 5x7cm 432 polkontaktných otvorov

Obojstranná univerzálna doska vyrobená z kvalitnéholaminátu FR-4, hrúbka 1,6mm. Na univerzálnej doske ľahko zmontujeme a rozoberieme akýkoľvek elektronický obvod, bez nutnosti navrhovať, leptať alebo objednávať dedikovanú DPS. Je ideálny na vytváranie elektrických a elektronických systémov a prototypov pomocou prvkov priechodných otvorov (THT).

Parametre univerzálnej tlačovej dosky PCB:

• vonkajšie rozmery:50 mm x 70 mm (5 cm x 7 cm)
• počet montážnych otvorov: 432
• hrúbka dosky: 1,6 mm
• materiál: FR-4
• priemer otvoru: 0,9 mm
• obojstranný s pokovovaním otvorov
• profesionálna obojstrannámaska ​​na spájkovanie
• raster – rozstup otvorov: 2,54 mm / 100 mils
• orezaný na veľkosť (frézované)
• profesionálne spracovanie
• pocínované kontaktné plôšky

Univerzálne dosky plošných spojov sú ideálne pre začiatok učenia sa spájkovania. Vysoká kvalita spracovania, spájkovacia maska, obojstranné otvory s metalizáciou sú skvelé na spájkovanie.

Štandardná "mriežka" usporiadania otvorov 2,54 mm (100 mils)umožňujeľahké a rýchla inštalácia populárne elektronické súčiastky, napr. pásiky so zlatým kolíkom, všetky typy konektorov IDC, pätice DIP a DIL pre integrované obvody (lamelové aj presné), LED diódy, usmerňovače, mostíky, tranzistory, stabilizátory, integrované obvody. v krytoch DIP, kondenzátoroch, odporoch atď.
