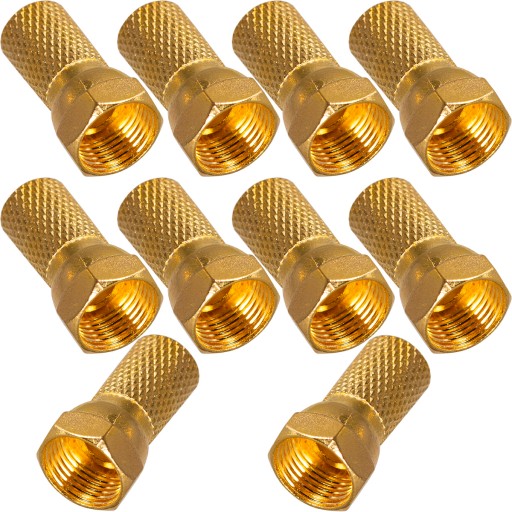

F ZÁSTRČKA PRE CU GOLD KOAXIÁLNY ANTÉNNY KÁBEL FKA VAYOX 6,8 mm - 10 KS

• Priemer kábla - 6,8 mm
• Úplne odolný voči korózii
• Úplne nové konektory
• 10 kusov v súprave

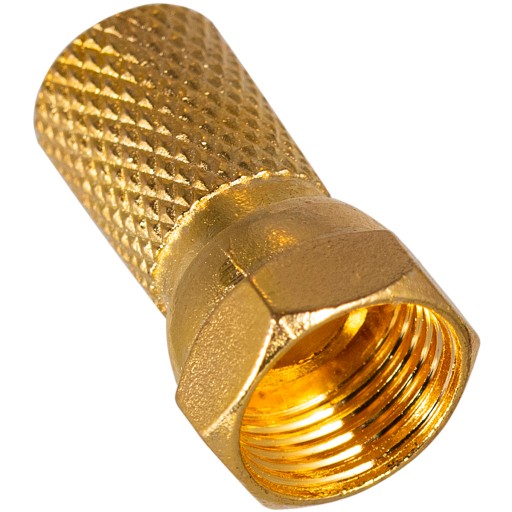

Vysokokvalitná medená zástrčka "F", používaná v jednoduchých a kolektívnych televíznych inštaláciách. Táto zástrčka poskytuje rýchle, odolné a pevné pripojenie koaxiálneho kábla. Nie je potrebné žiadne spájkovanie ani žiadne nástroje. Určené pre koaxiálny kábel s priemerom 6,8 mm.

Konektory F TYPE

• Sú úplne odolné voči korózii, možno ich použiť na inštaláciu vo vnútri aj mimo budov. Odolnosť proti korózii zaisťuje veľmi dlhú životnosť pripojenia bez potreby čistenia a údržby.
• Na použitie v CCTV kábloch, satelitných inštaláciách a pozemnej televízii

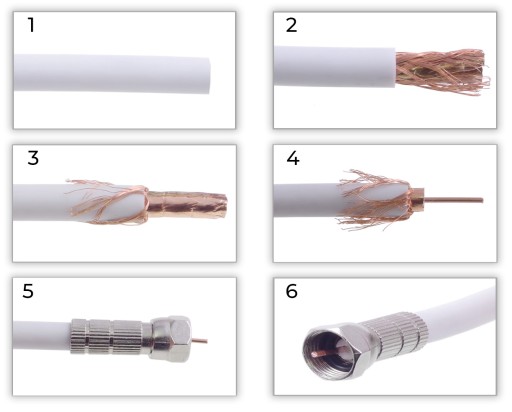

Urobte si sami (. ako nasadiť f konektor na anténne káble)

1. Vyrobenie tohto konektora si vyžaduje ostrý nôž, rezačky káblov a šikovné prsty. Najprv odrežte koniec kábla, ak je špinavý alebo rozstrapkaný. Samotný rez by mal byť vedený kolmo na os kábla, nie pod uhlom.
2. Vonkajší plášť sa odstráni z konca anténneho kábla vo vzdialenosti asi 10 mm, môže to byť aj o niečo viac. Musí sa to urobiť tak, že okolo neho jemne odrežete a potom ho prstami stiahnete. Vrkoč by sa mal poškodiť čo najmenej, preto si treba dávať pozor, aby ste neprestrihli jemné drôtiky.
3. Ďalším krokom je preloženie vrkoča na vonkajší plášť. Niekedy je na ňom ďalšia vrstva alobalu - môžete ho rozbaliť aj s ním. Musíte byť opatrní, aby ste pozbierali všetky opletené drôty.
4. Ďalej musíte odrezať tienenie a dielektrikum, ktoré izoluje drôt. Toto by sa malo vykonať asi 2-3 mm od miesta, kde sa srsť otočí. Na nôž nemusíte silno tlačiť, aby nedošlo k prerezaniu drôtu, vnútorná izolácia je zvyčajne dosť mäkká. Na takto pripravený koniec kábla nasadíme kovovú F zástrčku.
5. Posledným krokom je naskrutkovanie F zástrčky na kábel. Najprv ho zatlačte a potom rozhodnými pohybmi zaskrutkujte. Ak je koniec kábla správne spracovaný, zástrčka by mala byť zasunutá tak hlboko, aby sa malý fragment dielektrika (asi 1 mm) pretlačil cez otvor v zástrčke. Žila by mala vyčnievať rovno, nie diagonálne a nemala by sa jej dotýkať žiadna obrazovka ani vrkoč. Závit vo vnútri zástrčky zabezpečuje elektrický kontakt opletu s konektorom.

Ak drôt prečnieva za zástrčku o viac ako 1 mm, je potrebné ho prestrihnúť. Ak spod zástrčky vytŕčajú nejaké kúsky vrkoča, môžu sa tiež odstrihnúť, aby sa predišlo skratom. Hotovo!
