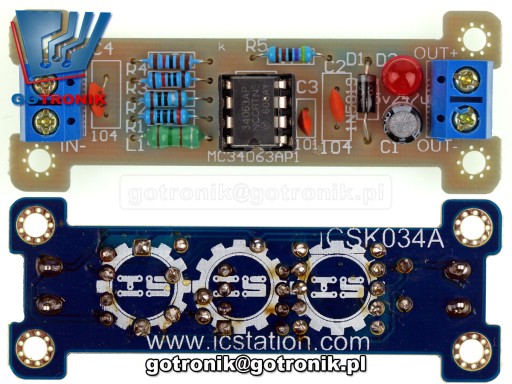

Súprava pre domácich majstrov umožňujúca spájkovanie meniča napätia DC-DC na báze integrovaného obvodu MC34063A v puzdre DIP8. Prevádzková konfigurácia meniča je stupňovaná, t.j. zvyšovanie vstupného napätia na výstupe. Vstupné napätie 5V na výstupe meniča je 12V. Osoba zapojená do montáže získa potrebné skúsenosti v oblasti spájkovania a analýzy elektronických systémov. Preto odporúčame súpravu KIT pre začínajúcich nadšencov elektroniky.

technické údaje:

• SADA/súprava pre svojpomocnú montáž
• DC-DC napätie menič
• li>
• zvyšovací menič napätia
• založený na čipe MC34063A
• rozsah vstupného napätia: od 4,5V do 5,5Vdc
• výstupné napätie : 11,5V až 12,5V
• rozmery dosky plošných spojov: 65mm x 25mm

hodnotenie obtiažnosti:

• jednostranná DPS
• maska ​​na spájkovanie - ÁNO

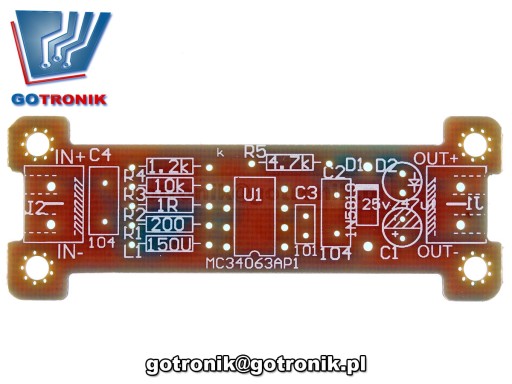

• Popis zostavy na doske plošných spojov - ÁNO

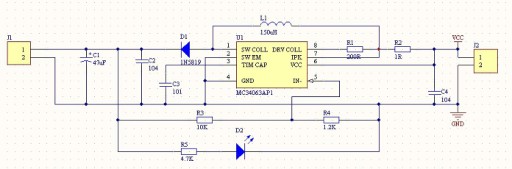

• schematická schéma - ÁNO
• schéma montáže – ÁNO
• li>
• typ montáže: THT s priechodným otvorom
• Prvky na povrchovú montáž SMD: nie
• prvky vyžadujúce polarizáciu : ÁNO
• zariadenie po správnom zložení nevyžaduje spustenie (funguje okamžite)
• samomontážna súprava, tzv. KIT, DIY.
• všeobecné pokyny – príručka pre začínajúcich elektrotechnikov pri montáži KIT kitov

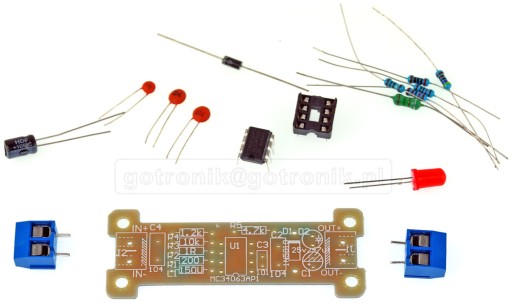

súprava obsahuje:

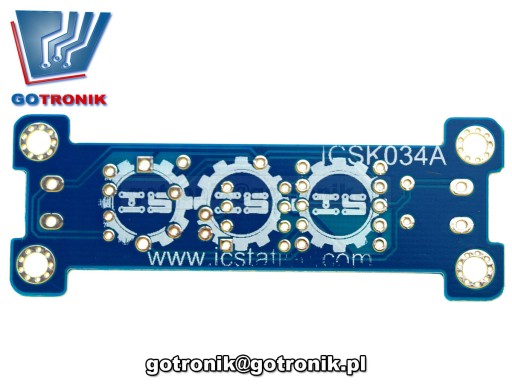

• Doska plošných spojov
• všetky potrebné prvky na stavbu zariadenia

Ide o samomontážnu súpravu - spájkovanie, pozostávajúcu z dosky plošných spojov a sadu elektronických komponentov. Konečný výsledok - funkčné zariadenie závisí len od zručností inštalatéra a jeho skúseností. Ak zariadenie nefunguje a pod., nie je možné vrátiť ani vymeniť spájkované prvky. Oprava je možná len za poplatok prostredníctvom nášho servisu - v prípade niektorých lacnejších montážnych súprav však náklady na servis prevýšia hodnotu samotnej súpravy.
