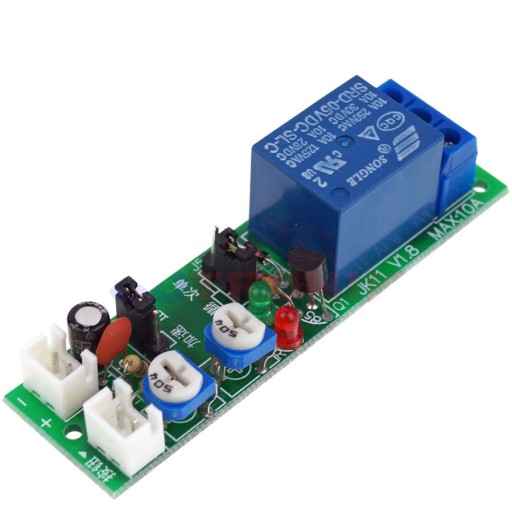

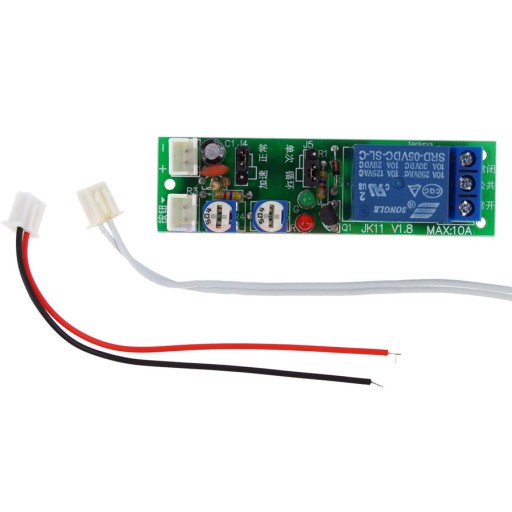

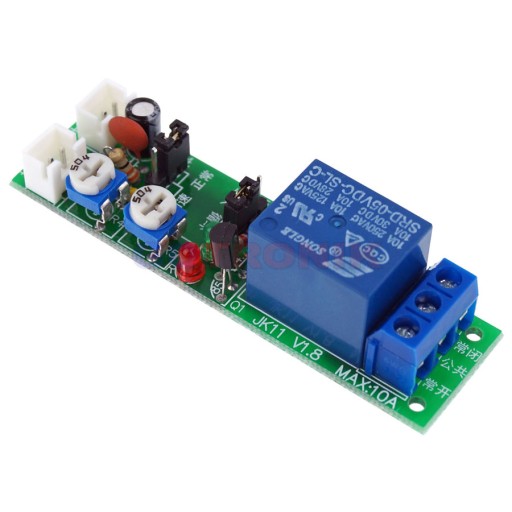

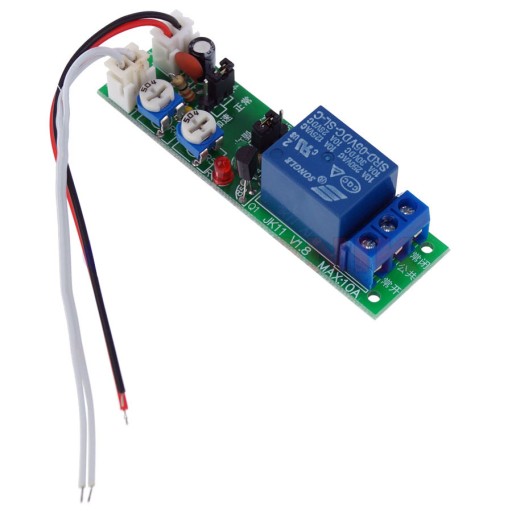

5V relé s časovačom

1s-100s alebo 1s-15minutes

Modul oneskoreného zapnutia/vypnutia s nastaviteľným časom zopnutia relé v rozsahu1s až 100s alebo od 1 s až 15 minút. Modul tiež umožňuje nastaviť cyklickú prevádzku (T1 - relé zapnuté, T2 - relé vypnuté alebo jednorazové spustenie (po uplynutí času T1 sa spínač vypne a cyklus sa skončí). Relé má dva okruhy: NC - rozpínací a NO – rozopnutý Preto môže modul plniť funkciuoneskoreného zapnutia a vypnutia okruhu.

technické údaje. :

• Modul JK11 V1.8: 1 reléový spínač s odpočítavacím časovačom
• napájacie napätie: 5V dc
• potenciometer T1 pre nastavenie čas oneskorenia rozopnutia relé
• potenciometer T2 pre nastavenie času oneskorenia zopnutie relé
• rozsah oneskorenia zapnutia/vypnutia kontaktu:

  ► rozsah 1: od 1 s do 100 s

  ► rozsah 2: od 1 s do 15 minút

• konektor na pripojenie spúšťacieho signálu
• prepojka na nastavenie operácie: jednoduchá alebo cyklický
• prepojka na nastavenie časového rozsahu pre zapnutie/vypnutie kontaktov relé
• vstavaná LED indikujúca stav relé
• LED indikujúca činnosť relé
• prúdová spotreba modulu:

  ► kľudový prúd pod 1 mA

  ► maximálny prúd po pripojení 40 mA

• presnosť počítania: <2 %
• Relé Songle SRD-5VDC-SL-C
• maximálne zaťaženie kontaktov relé: 10A/250V AC, 10A/30V DC
• dva reléové výstupné obvody (spínané relé) :

  ► NC - normálne zatvorený - normálne uzavretý obvod

  ► NO - normálne otvorený - normálne otvorený obvod

  Keď sa objaví spúšťací signál, kontakty reléového výstupu sa prepnú a tým sa zmenia stavy.

  Relé teda môže vykonávať funkcie elektrického zapnutia alebo vypnutia obvodu (v závislosti od spôsobu pripojenia)

• Relé teda môže plniť funkciu zapnutia alebo vypnutia elektrického obvodu (v závislosti od spôsobu zapojenia)
• dlhá životnosť relé, cca 100 000 zopnutí
• konektor výstupu relé: ARK -2 svorkovnicová zásuvka na priskrutkovanie káblov
• LED indikujúce prevádzkový stav modulu:

  ► červená LED - indikácia napájacieho napätia

  ► modrá LED - signalizácia zopnutí relé

• jednostranná doska plošných spojov
• montážne otvory na priskrutkovanie dosky
• SMD a priechodná montáž elektronických súčiastok
• rozmery: 70 mm x 20 mm x 22 mm

príklady použitia:

• zapnutie svetla na dvore alebo v chodbe na určitý čas časový úsek
• dočasné zapnutie alebo vypnutie
• systémy oneskorenia
• časový programátor
• časovač
• stopky
• oneskorený spínač
• oneskorený spínač

Ponúkaný modul elektronického časovača môže vykonávať nasledujúce funkcie, bežne označované ako: časové relé , časovač, časovač , časovač, relé s časovačom, oneskorené zapnutie, časový spínač, časový spínač, modul oneskoreného spínania, systém odpočítavania času spínania.

► Počas cyklickej prevádzky Po pripojení napájania a po poskytnutí spúšťacieho signálu časový modul odpočíta nastavený čas (časová hodnota nastavená pomocou potenciometra T1) a relé zopne. Potom modul opäť odpočíta nastavený čas (čas zopnutia relé), ktorý bol nastavený potenciometrom T2 a relé rozopne. Modul pracuje nepretržite až do výpadku napájania alebo zmeny prevádzkového režimu.

► Počas jednej prevádzky, po pripojení napájania a privedení spúšťacieho signálu, je relé zopnuté pre čas T1. Po uplynutí nastaveného času sa relé rozopne. Modul vykoná iba jeden cyklus, kým sa opäť neobjaví spúšťací signál.
