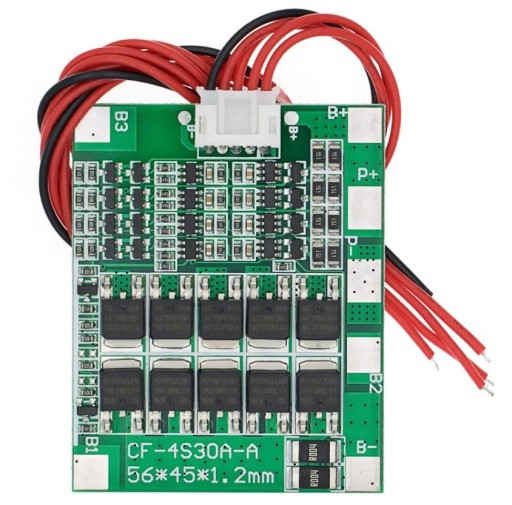

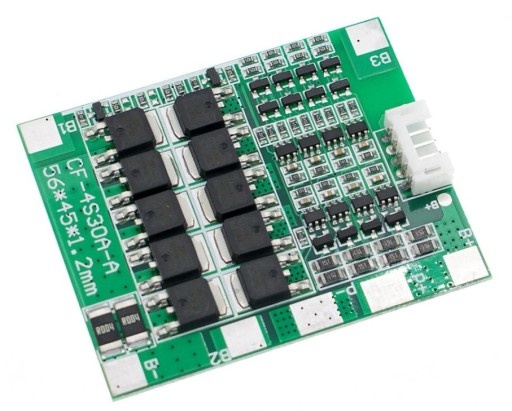

⚡ Modul nabíjania Li-ion batérie pre 4 Li-ion články s ochranou ⚡

✔️ modul ochrana Li-ion batérií pred nadmerným vybitím, ktoré by spôsobilo ich nenávratné poškodenie. Modul tiež chráni pred potenciálnym prebitím článkov nad bezpečné napätie.

✔️ Články je možné zapájať sériovo a paralelne (napr. 2x4), ale nové a použité články by sa nemali miešať a pripojené články by mali mať rovnakú kapacitu.

✔️ V prípade, že prúd BMS je nedostatočný, je možné k BMSparalelne pripojiť viacero batériových jednotiek.

✔️ Nabíjací zdroj je pripojený k rovnakým vodičom ako záťaž (P+,P-).

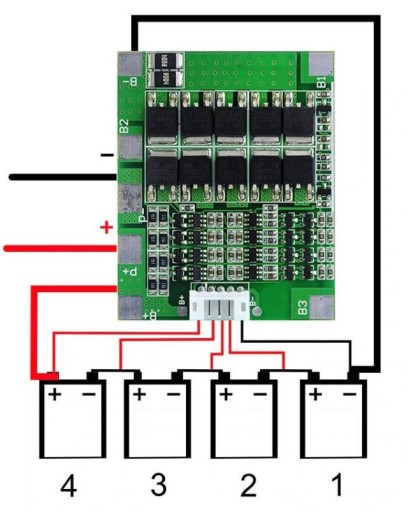

✔️ Poradie pripojenia modulu BMS:

1. Zapojte batérie do série a prispájkujte balančné vodiče medzi článkami
2. Prispájkujte mínusový kábel do poľa B-
3. Prispájkujte kábel záťaže do poľa P-
4. Nabíjací kábel prispájkujte do poľa C-
5. Pripojte kladné vodiče nabíjačky a záťaže a balenia
li>
6. Pripojte zástrčku balancéra
7. Pripojte nabíjačku, aby ste odomkli BMS

✔️ BMS obmedzuje nabíjacie napätie, ale nekontroluje nabíjací prúd. Pre správnu činnosť sa odporúča menič s prúdovým obmedzením (CC) alebo napájací zdroj s prúdovou kapacitou zodpovedajúcou článku.

✔️ Iné poradie pripojenia môže poškodiť BMS!

✔️ Niektoré jednotky vyžadujú pripojenie nabíjačky na aktiváciu BMS! Nepripojená zástrčka balancéra môže spôsobiť, že BMS nebude napájať žiadne napätie.

✔️ Kabeláž je súčasťou balenia.

☆ Nominálne napätie : 14,4 – 16,8 V

☆ Nabíjacie napätie: 17 – 22 V

☆ Počet článkov v sérii: 4

☆ Podporované články: 18650, 21700

☆ Napätie: 4,15 - 4,25 V

☆ Vybíjacie napätie: 2,45 - 2,65 V

☆ Trvalý prevádzkový prúd: 30A

☆ Okamžitý prúd: 60A

☆ Teplotný rozsah: -40 až +50 °C

☆ Rozmery: 59 x 45 x 6 mm
