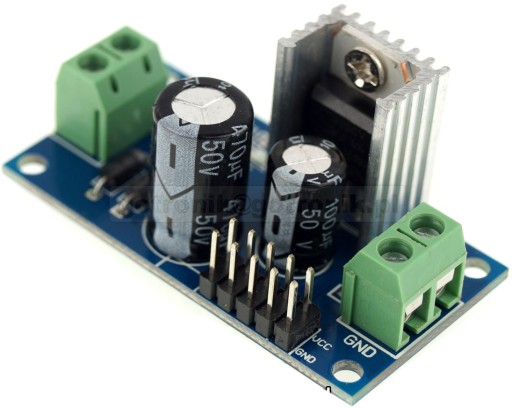

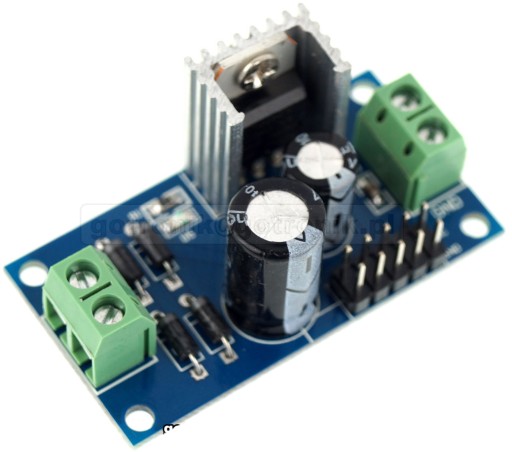

5,0V napájací modul založený na lineárnom stabilizátore napätia 7805 v kryte TO-220, ktorý je navyše vybavený chladičom. Jedná sa o kompletný jednosmerný napájací modul s konštantným výstupným napätím 5,0V. Vstupné svorky sú svorkovnicové ARK konektory na priskrutkovanie vodičov (nie je potrebné spájkovanie - vodiče sa ľahko priskrutkujú). Vstup zdroja napájame striedavým vstupným napätím z transformátora alebo vyšším jednosmerným napätím, ktoré chceme znížiť na 5V. Na polarizácii vstupného napätia nezáleží, pretože vstup má 4 usmerňovacie diódy v obvode Gretz. Potom kapacitný filter vo forme elektrolytického kondenzátora. Výstupné stabilizované napätie je privedené na svorku ARK pre priskrutkovanie vodičov a dodatočne na pozlátené konektory. Vcc je výstupné (+) napätie a Gnd je zem (-). Modul je vybavený LED diódou. Celé je to osadené na profesionálnej DPS.

technické údaje:

• lineárny napájací modul s lineárnym stabilizátorom napätia 7805
• Stabilizátor 7805 v kryte TO220
• vybavený chladičom
• vstupné napätie: AC/DC 7,5V-20V
• Stabilizované jednosmerné výstupné napätie: 5,0 V
• li>
• maximálny výstupný prúd: až 1,2A (dočasne)
• vstupný konektor: svorkovnica ARK-2 zásuvka na priskrutkovanie káblov
• výstupný konektor:

  1) svorkovnica ARK-2 zásuvka na priskrutkovanie káblov

  2) zlatý kolík 2x5pin

• LED dióda indikujúca napájanie
• vnútorné ochrany stabilizátora: nadprúd a proti prehriatiu
• obojstranná doska plošných spojov s pokovovanými otvormi
• rozmery: 49mm x 26mm
