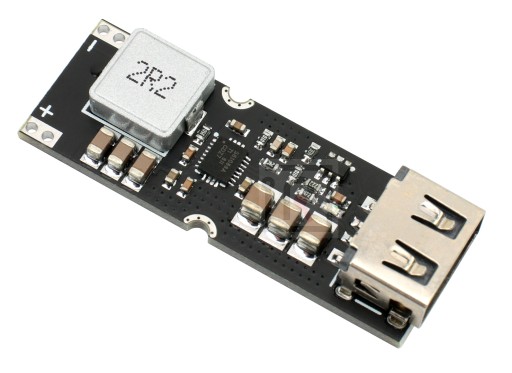

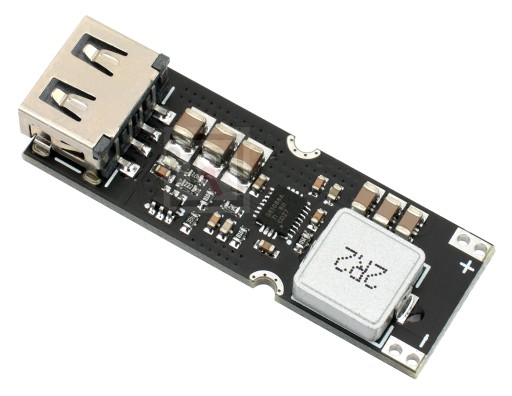

Menič na zvýšenie napätia DC-DC možno použiť pre akékoľvek zariadenia vyžadujúce rýchlu nabíjačku so štandardným USB port typu B s podporou QC 2.0/30.

Rozsah vstupného napätia od 2,8 do 4,5 V DC.

Hodnota výstupného napätia 5V b>. Po detekcii zariadenia s funkciou QC sa nabíjačka prepne na napätie: 4,5V až 12V podľa protokolu

Invertorový ovládač, TPS61088A systém, podporuje režimy rýchleho nabíjania. Keď zaznamená spúšťací signál prijatý z pripojeného zariadenia, napr. smartfónu, prejde do režimu rýchleho nabíjania, čím sa zvýši výstupné napätie.

Príklady aplikácií: ak máme zdroj konštantného napätia vo forme 3,7V lítiová batéria po ruke, je to jednoduché a lacné Takto si môžeme postaviť rýchlu USB nabíjačku. Ponúkaný USB nabíjací modul je ideálny na inštaláciu s článkom (batériou) ako zdrojom energie.

Systém FP6601Q integruje protokol rýchleho nabíjania HiSilicon a rýchlonabíjací protokol QC2.0/3.0 USB od Qualcomm, ktorý dokáže rýchlo nabíjať zariadenia podporujúce protokoly FCP a QC2.0/3.0.

Okrem podpory štandardu USB BC1.2 podporuje aj zariadenia FOR Apple a FOR Samsung. Čip dokáže automaticky zistiť, či je aktuálne pripojené zariadenie QC2.0/3.0 alebo FCP, aby automaticky upravil napätie.

Technické parametre:

• modul rýchlej nabíjačky USB typu B
• hlavný ovládací čip: TPS61088A
• identifikačný čip: FP6601Q
• vstupné napätie: 2,8 V až 4,5 V
• vstupný prúd: 8A (max.)
• výstupný výkon: 24 W (max.)
• výstupné napätie: 5V - pri príjme spúšťacieho signálu sa aktivuje jeden z režimov rýchleho nabíjania v rozsahu napätia od 4,5V do 12V
• výstupný prúd: 5V /3A, 9V/2A, 12V/2A - automaticky vybrané
• podporuje režimy rýchleho nabíjania: Qualcomm: Quick Charge QC2.0, Qualcomm: Quick Charge QC3.0, Fast Charge Protocol FCP, Huawei FCP, DCP režim
• li>
• účinnosť je až 93%, s typickými parametrami 90%
• vstup: otvory pre spájkovacie vodiče
• obojstranný plošný spoj doska s pokovovaním otvorov
• hmotnostný modul: cca 7 g
• rozmery: 46 x 16 x 8 mm
