Plášť TSSOP, 38 kolíkov, 5,5 V, séria TPD12

Jednočipová ochrana portu prijímača HDMI a rozhranie TPD12S520

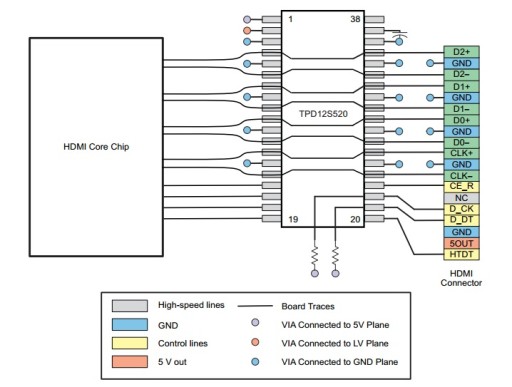

TPD12S520DBTR je zariadenie a rozhranie na ochranu portu prijímača HDMI zariadenie. Toto je jednočipové zariadenie na ochranu obvodu pred elektrostatickým výbojom (ESD) pre port prijímača s vysokým rozlíšením multimediálneho rozhrania (HDMI). Ochrana proti ESD s diódami na potlačenie prechodového napätia (TVS) spôsobuje malé alebo žiadne dodatočné rušenie vysokorýchlostných diferenciálnych signálov. Ochranné káble ESD s minimálnou diferenciálnou signalizáciou (TMDS) s vysokou rýchlosťou prechodu pridávajú kapacitu iba 0,8 pF. Nízkorýchlostné riadiace vedenia ponúkajú zmenu úrovne napätia, aby sa eliminovala potreba externého IC meniča úrovne napätia. Zariadenie ponúka možnosť bezproblémového smerovania čipu na odstránenie chyby smerovania pre páry diferenciálnych signálov.

Jednočipové ESD riešenie pre ovládač HDMI

12-kanálové ESD ochranné diódy

Podporuje všetky prenosové rýchlosti HDMI 1.3 a HDMI 1.4 (frekvencia -3 dB>3 GHz)

Prispôsobenie kapacity medzi párom diferenciálnych signálov 0,05 pF

Rozsah prevádzkových teplôt -40 až 85 °C
