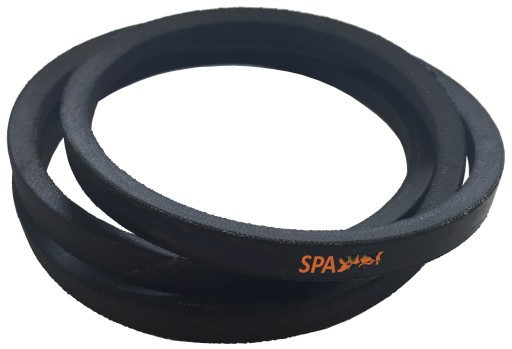

KLINOVÝ REMEŇ SPA 1507 SPA1507

ÚZKÝ KLINOVÝ REMEŇ SPA 1507

Ø 1507 mm – priemer remeňa norma

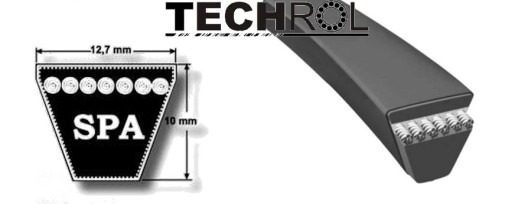

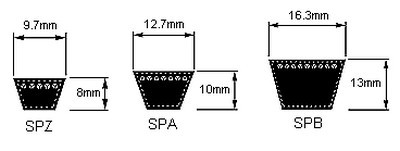

Rozmery remeňa SPA 1507 (mm)

Dĺžka rozstupu Lp = 1507 mm

Vonkajšia dĺžka Lz = Lp + 18 mm

Vnútorná dĺžka Lw = Lp - 45 mm

Šírka pásu b 12,7 mm

Výška pásu h

Hmotnosť 1 metra remeňa: 0,14 kg

Klinové remene majú v priereze tvar rovnoramenného lichobežníka alebo lichobežníka. Tento tvar zaisťuje vysokú treciu silu s nízkym predpätím remeňa. Umožňuje tiež dobrú spoluprácu s kladkami malého priemeru, okolo 40÷80 mm, kvôli požadovanému malému uhlu ovinutia. V súčasnosti sa klinové remene vyrábajú v dvoch typoch konštrukcie: kryté remene alebo remene so skosenými stranami. Nosné vlákna v obalených pásoch ležia medzi gumeným jadrom a gumeným poťahom, pričom celý pás je obalený ochrannou tkaninou, nazývanou wrap alebo cover fabric, ktorá zvyšuje tuhosť pásu v priečnom smere. Jadro je nosná časť remeňa, ktorá je uložená v drážke kladky cez omotávku, pričom obal je roztiahnuteľná vrstva, ktorá z vonkajšej strany prekrýva nosné vlákna. Pásy so zrezanými stranami, nazývané tiež pásy s otvorenými bočnými plochami, nemajú kryt. Tuhosť v smere pohybu pásu pri súčasnej pružnosti pásu v smere pohybu je dosiahnutá vďaka tvaru vlákien výplňového materiálu priečne k smeru pohybu. Vlákna molekúl materiálu - najčastejšie elastoméru - sú usporiadané čelne k bočným plochám. To zaisťuje vysokú odolnosť bočných plôch proti opotrebovaniu. Bočné plochy remeňa sú navyše leštené, čo zvyšuje ich hladkosť a presnosť. Navyše, tvar prierezu nepodlieha výrazným deformáciám pri ohýbaní na kladke, preto nedochádza k zmenšeniu kontaktnej plochy. Preklz remeňa je malý a prenášaná sila je vyššia pri podobných rozmeroch v porovnaní s krytým remeňom.
