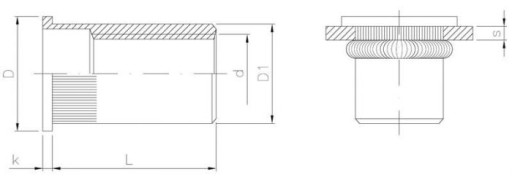

d L [mm] D [mm] k [mm] D1 [mm] s [mm]

M4 10,0 9,0 0,8 0,8 9 p. 5 5. 11,0 9,0 0,8 5,9 2,0 – 3,5

M5 12,0 10,0 1,0 6,9 0,5 – 2,5 0,5 – 2,5 1,0 6,9 2,5 – 5,0

M6 14,0 12,3 . 1,3 8. 3,0

M6 18,5 12,3 1,3 8,9 3,0-5,5

M8 17,0 17,0 10,9 1,0-3,5

M8 19,5 14,6 1,5 10,9 3,5-6...

M10 20,0 17,0 1,7 12,9 1,0 – 4,0

M10 22,0 17,0 7 7 4,0-6,0

Popis

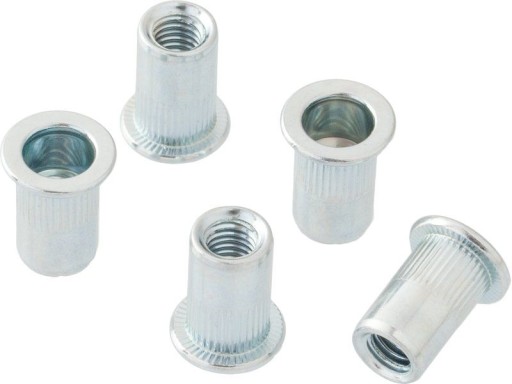

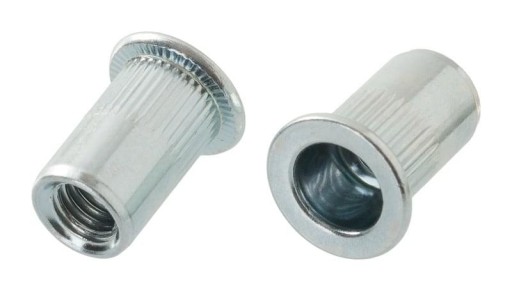

Príruba nitovacej matice hliníkové vrúbkované puzdro oceľ pozinkovaná M5

Aukcia je za sadu : 100 kusov

Určené pre materiál s hrúbkou steny 0,5-2,5mm

Parametre:

• Materiál pozinkovaná oceľ
• S : montážny rozsah 0,5 – 2,5 mm
• D1 – vonkajší priemer 6,9 mm
• L – dĺžka 12 mm bez goliera
• D – Priemer nákružku 10 mm
• k – výška nákružku 1,0 mm
• Priemer vrtáka 7 mm

Máme oceľové, nerezové a hliníkové nitovacie matice.

Oceľové nitovacie matice majú ryhované puzdrá zaisťujúce

vysokú odolnosť pri použití v mäkkých materiáloch.

Priemer nitovacích matíc je prispôsobený štandardu

veľkosti vrtákov.

Nitovacie matice sa nesfarbujú a nedeformujú

spájané materiály!
