Alarm nízkeho napätia batérie 12V

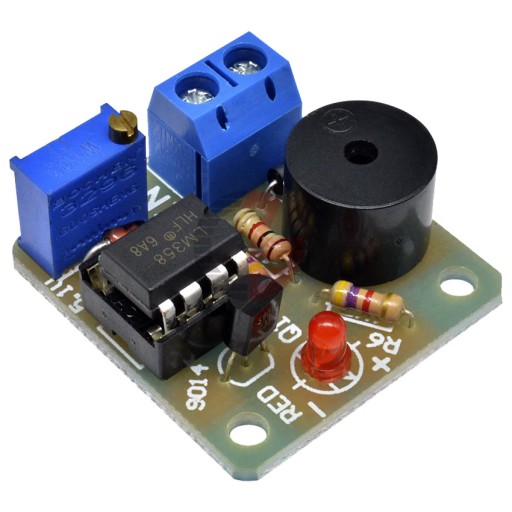

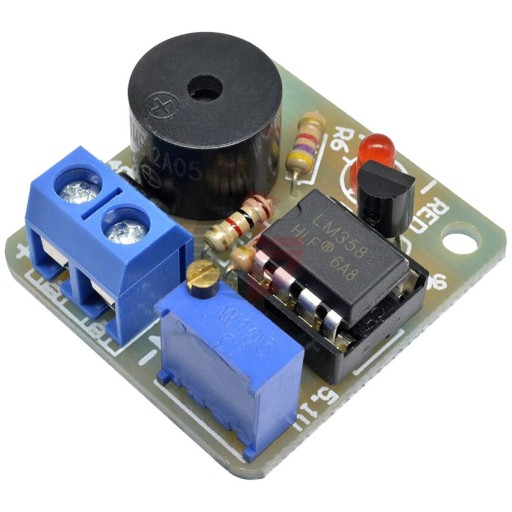

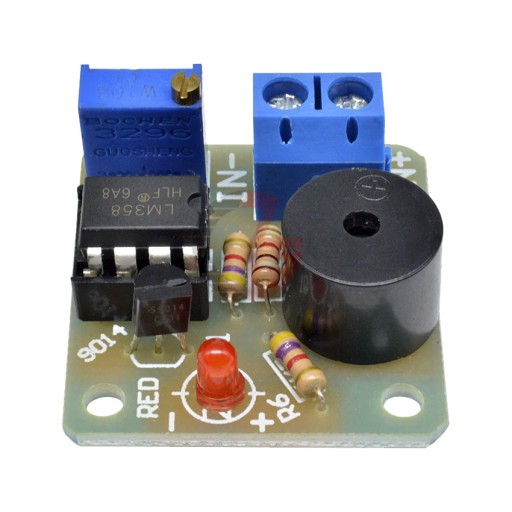

Modul alarmu nízkeho napätia batérie určený na monitorovanie napätia 12V batérie. Keď napätie klesne pod 10,4V, aktivuje sa zvukový alarm (bzučiak) a LED svetlo. Maximálne napätie, ktoré je možné dodať do modulu je 15V. Prekročenie tohto napätia bude mať za následok spálenie čipu LM358, na ktorom je založená konštrukcia zariadenia. Modul má konektory Terminal Block na priskrutkovanie káblov. Modul je zapojený do obvodu paralelne, rovnako ako voltmeter. Montážny potenciometer slúži na kalibráciu napätia, pri ktorom sa má alarm zapnúť.

Relatívne nízky prúdový odber komparátora LM358 umožňuje trvalé pripojenie k batérii za účelom sledovania jej prípadného vybitia.

technické údaje:

• modul určený pre 12V batérie

  ► akustický indikátor nízkeho napätia, alarm nízkeho napätia, alarm nízkeho napätia

• vyrobené na systéme LM358 - komparátor
• napätie, pri ktorom sa alarm aktivuje:10,4V
• LED - sv. alarm informujúci o nízkom napätí batérie
• bzučiak - zvukový alarm informujúci o nízkom napätí batérie
• maximálne napätie: 15V

  testované napätie batérie je napätie napájajúce systém

• potenciometer na kalibráciu napätia aktivácie alarmu
• svorkovnica ARK - konektor na priskrutkovanie káblov

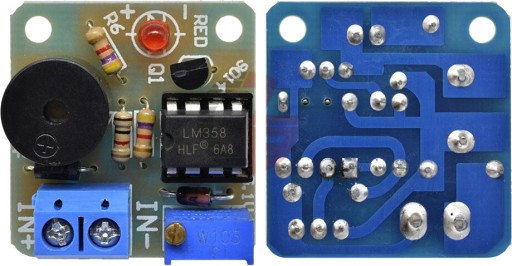

• jednostranná DPS
• rozmery: 30 x 30 mm
