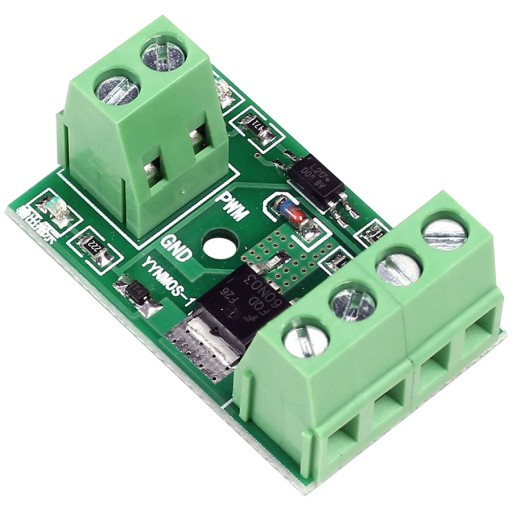

Modul MOSFET, tranzistorový kľúč s izoláciou

Modul polovodičového ovládača založený na tranzistore MOSFET (tranzistorový kľúč) je jednoduché zariadenie, ktoré možno použiť na ovládanie zapínania a vypínania motorov alebo solenoidových ventilov. Modul využíva tranzistor FQD60N03 MOSFET s napätím 27V a maximálnym prúdom 10A. Izolácia optočlena chráni systém pred poškodením pri ovládaní z výstupu mikrokontroléra. Systém je prispôsobený na štandardné ovládacie napätia 3,3V alebo 5V. Ideálne pre systémy s mikrokontrolérmi AVR alebo platformami Arduino. Spustený (zapnutý) modul je vysoký. Systém je možné pripojiť spájkovaním vodičov alebo utiahnutím vodičov.

Modul tranzistorového kľúča MOS na ovládanie zariadení s vysokou spotrebou prúdu mikrokontrolérom. Modul je možné ovládať v širokom rozsahu napätia. Je ideálny ako koncový stupeň na ovládanie PWM signálu, reguláciu otáčok elektromotora, ovládanie jasu svietidiel a výkonových LED, kľúčovanie a pod.

technické údaje:

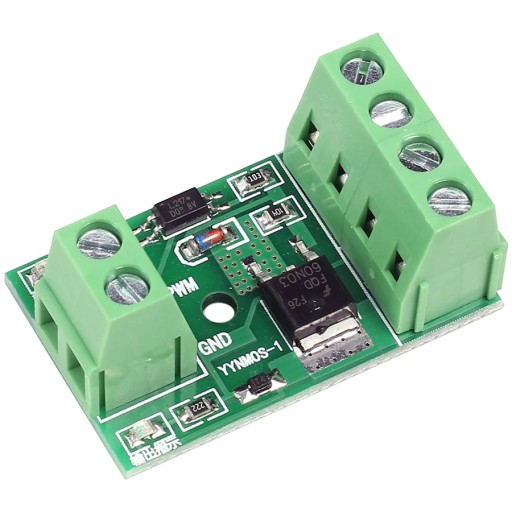

• Model budiaceho modulu MOSFET: YYNMOS-1
• tranzistor FQD60N03
• izolácia optočlena

  ► vstup a výstup sú izolované

  ► poskytuje izoláciu , eliminuje šum a rušenie

• vstup a výstup sú izolované:

  ► IN+ : riadiaci vstup +

  ► IN- : riadiaci vstup -

• riadiaci signál - napätie, PWM: od 3,3V do 20V
• napájacie napätie / výstup: 3,3V až 27V
• maximálny výstupný prúd : 10A

  pri prúde vyššom ako 5A je potrebné dodatočné chladenie

• Frekvencia prepínania signálu PWM: 0 až 20 kHz

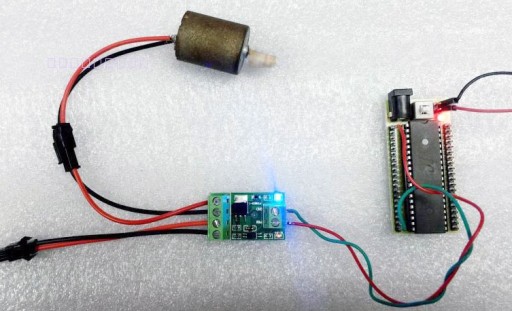

• modul môže ovládať zariadenia s vysokým výkonom:

  ► motory, lampy, LED, jednosmerný motor, čerpadlá, solenoidové ventily

  ► modul môže byť riadený I/O mikrokontrolérom, AVR, Arduino, PLC rozhranie, alebo jednosmerné napätie

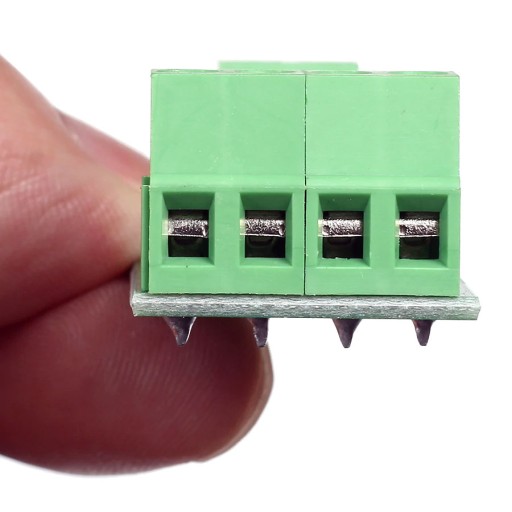

• ARK konektory na priskrutkovanie káblov
• rozmery: 36 x 21 x 12 mm

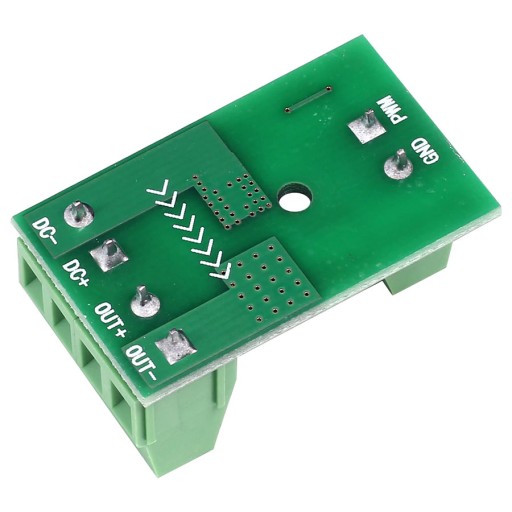

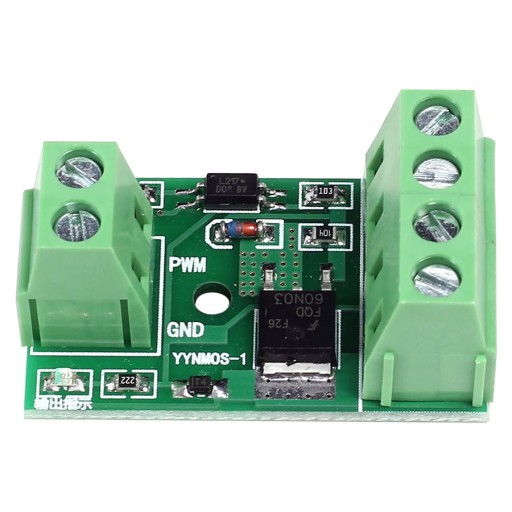

popis vývodu:

DC+ : + napájanie

DC- : - napájanie

PWM: + vstupný port (ovládanie)

GND: - vstupný port

OUT+ : výstup +

OUT-: výstup -
