OVLÁDACÍ KÁBEL PRE ROZHRANIA, ADAPTORY, MODULY OVLÁDANIA VOLANTU, SWC (OVLÁDANIE VOLANTU) (11582)

Výrobca: Connects2

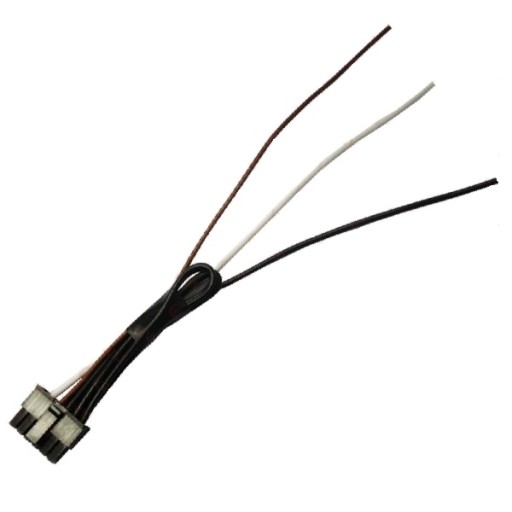

Kábel má MOLEX 12PIN konektor, ktorý pasuje len do jednej modulovej pätice a len do jednej pozície.

Kábel pasuje na všetky Connects2 rozhrania dostupné na našich aukciách a pre jednotky s programovateľným riadiacim vstupom na voľné vodiče na spájkovanie napr. :

GMS

Blow

Kruger&Matz

Peiying

Vordon

Ovládacie káble v prijímačoch sú označené inak, v závislosti od výrobcu/modelu, napr.: Key1/2, Wheel1/2, SWC1/2, AD1/2, K1/2.

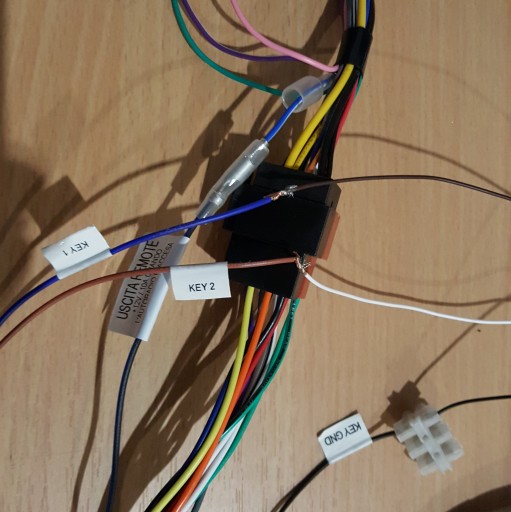

Príklad zapojenia ovládacích káblov na modul a strany rádia .

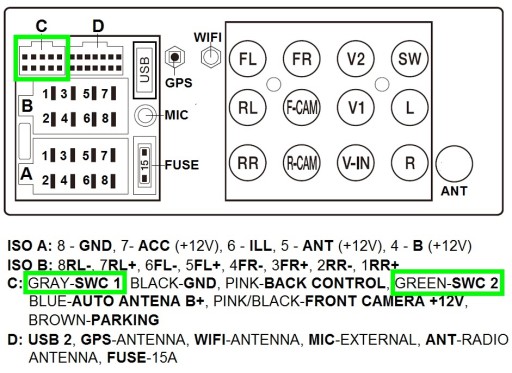

Označenie ovládacích káblov na príklade GMS 7901 NAVIX

Niektoré rádiové prijímače majú vstavaný ISO reproduktor a napájaciu zásuvku s ovládacím vstupom v ISO časť napájacieho zdroja.

V tomto prípade musíte do zástrčky rozhrania ISO sami pridať kolíky s voľnými vodičmi, ktoré je potrebné prispájkovať k riadiacim vodičom na strane modulu

Po zapojte káble do zväzku rádia a zapojte do ovládacieho modulu, zapnite rádio a potom v jeho nastaveniach priraďte funkcie rádia ovládacím tlačidlám na volante.

Niektoré rádiové prijímače môžu mať iba 1 ovládací kábel - v tomto prípade pripojte hnedý vodič (Kľúč1), ak modul nereaguje, odpojte ho a použite biely vodič (Kľúč2).
