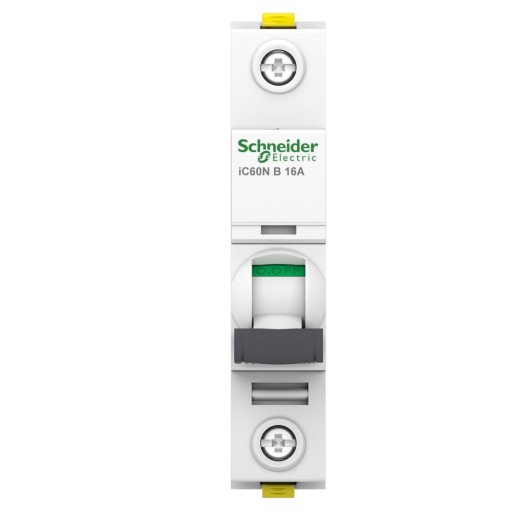

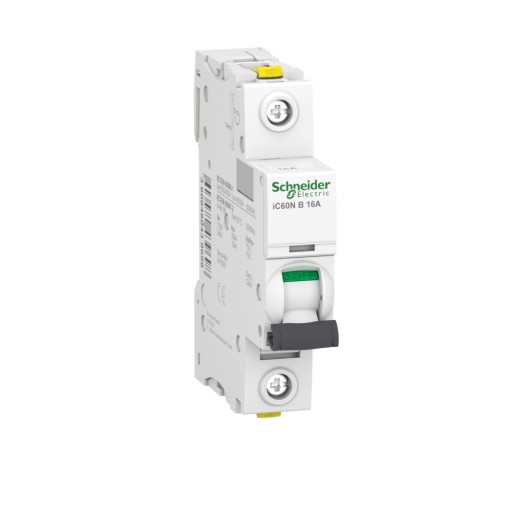

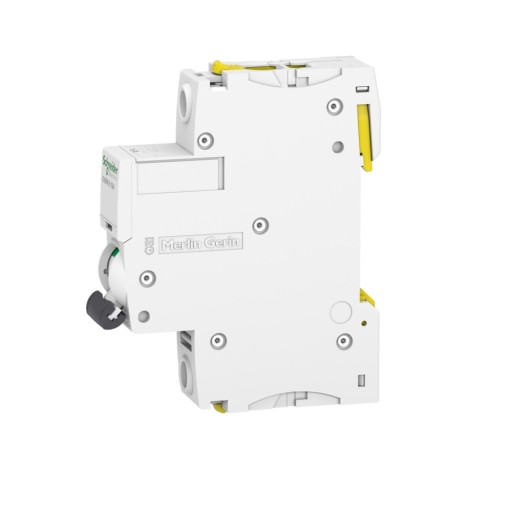

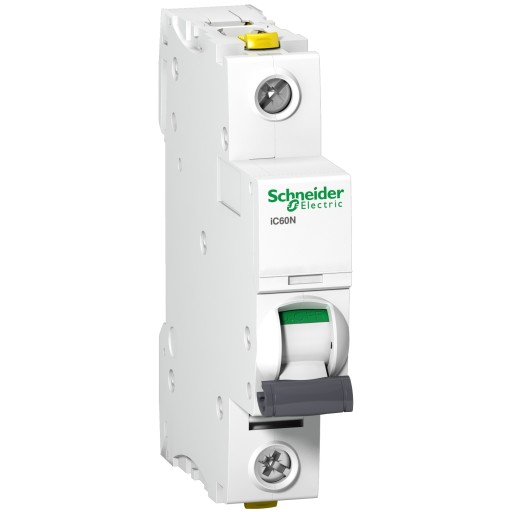

Istič Schneider Electric série iC60N, referenčné číslo A9F03116

• 1-pólový
• menovitý prúd - 16A
• B charakteristika
• skratová pevnosť 6kA
• poskytuje ochranu proti skratu a preťaženiu
• možnosť priameho spojenia dvoch vodičov s rôznym prierezom
• visi -Vypínací optický indikátor elektrického vypnutia, biely a červený
• Indikátor Visi Safe zaisťuje, že výtokový okruh je vždy chránený, signalizuje bezpečný stav kontaktov
• možnosť demontáže jedného zariadenia bez nutnosti demontáže spojovacej lišty
• odstránenie z DIN lišty bez náradia

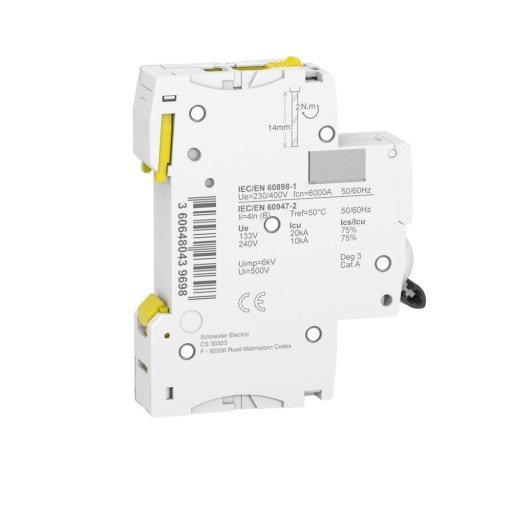

Základné parametre

• [In] menovitý prúd: 16 A
• charakteristika: B
• izolačná funkcia: áno podľa EN 60898-1
• izolačná funkcia: áno podľa EN 60947-2
• izolačná funkcia: áno podľa IEC 60898-1
• li>
• izolačná funkcia: áno podľa IEC 60947-2
• Sortiment produktov: iC60
• sortiment: Acti 9
• počet chránených stožiarov: 1
• Kategória použitia: kategória A podľa EN 60898-1
• Kategória použitia: kategória A podľa IEC 60898-1
• Názov produktu: Acti 9 iC60
• Normy: IEC 60898-1
• Normy: EN 60947-2
• Normy: IEC 60947-2
• Normy: EN 60898- 1
• Popis pólov: 1P
• typ siete: jednosmerný prúd (DC)
• typ siete: striedavý prúd (AC)
• skrátený názov zariadenia: iC60N
• symbol vypínacej kapacity: N
• spúšťacia technológia: termomagnetický
• Typ produktu alebo komponentu: miniatúrny istič
• použitie zariadenia : rozvod
• vypínacia schopnosť: 6000 A Icn pri 230 V striedavý prúd (AC) 50/ 60 Hz podľa EN/IEC 60898-1
• vypínacia schopnosť: 10 kA Icu pri 60 ...72 V jednosmerný prúd (DC) podľa EN/IEC 60947-2
• vypínacia schopnosť: 15 kA Icu pri 12...60 V jednosmerný prúd (DC) podľa EN/IEC 60947- 2
• vypínacia schopnosť: 10 kA Icu pri 220...240 V striedavý prúd (AC ) 50/60 Hz podľa EN/IEC 60947-2
• vypínacia schopnosť: 36 kA Icu pri 12...60 V striedavý prúd (AC) 50/60 Hz podľa EN/IEC 60947-2
• vypínacia schopnosť: 20 kA Icu pri 100...133 V striedavý prúd (AC) 50/60 Hz podľa EN/IEC 60947-2

Ističe iC60N s dvoma svorkami od Schnieder Electricspĺňajú stavebné aj priemyselné normy. Vďaka tomu môžu byť použité v obytných a verejných budovách. Ich nepochybnou výhodou je systém VisiTrip, teda dva indikátory na prednej strane:

• vypnutie - ktorý signalizuje vypnutie v dôsledku poruchy červenou farbou
• indikátor zmeny kontaktu - viditeľný zelený pásik zaručuje fyzické rozopnutie kontaktov a umožňuje vykonávať operácie vo výtokovom okruhu úplne bezpečne.

Spínače sú vybavené dvojitými západkami, ktoré umožňujú ich odstránenie z kolíkovej lišty bez používanie nástrojov. Veľkou výhodou tejto série je široká ponuka zariadení. Ističe iC60N/H sú dostupné vo verziách 1P, 2P, 3P, 4P s charakteristikami B, C, D až do 63A.

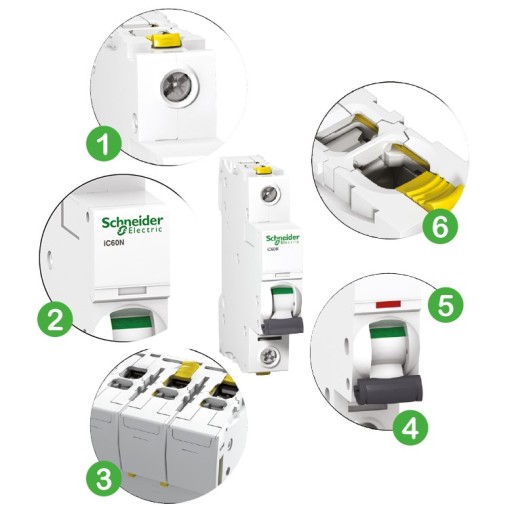

Konštrukcia:

1. Svorky s izoláciou IP20

2. Veľké pole pre značku okruhu

3. Dvojitá západka umožňuje vybrať kameru spredu bez náradia a bez odstránenia kolíkovej lišty

4. Indikátor stavu kontaktu

• Odpojenie izolácie v súlade s požiadavkami normy IEC/EN 60947-2.
• Viditeľný zelený pásik zaručuje fyzické rozopnutie kontaktov a umožňuje operácie v nadväzujúcom okruhu vykonávať úplne bezpečne

5. Okienko indikátora spustenia. Vypnutie z dôvodu rušenia je indikované červeným indikátorom na prednej strane

6. Dvojité svorky pre horné alebo spodné pripojenie: kábel alebo kolíková lišta

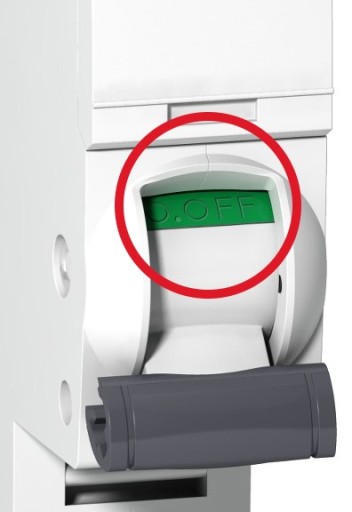

VisiSafe

Použitie VisiSafe™ zaisťuje, že následný obvod je vždy chránený, bez ohľadu na podmienky prepätia, stupeň opotrebenia a zažiť operátora aj v tých najnáročnejších podmienkach. Zelený indikátor indikuje bezpečný stav kontaktov.

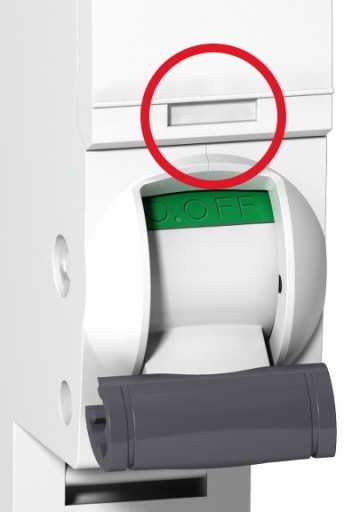

VisiTrip

VisiTrip minimalizuje prestoje a skracuje časy opráv. Identifikujte chyby na prvý pohľad a jednoducho zistite stav siete. VisiTrip signalizuje iba chybné výstupy, čo umožňuje rýchlu diagnostiku, rozlíšenie a opätovné pripojenie záťaže pre jednoduchšiu správu budovy a skrátenie prestojov

Špeciálne ochranné funkcie:

• Najvyššie rázové napätie: Uimp = 6 kV
• Záruka dlhšej prevádzky zariadenia napriek prepäťovým podmienkam
• Najvyššia odolnosť voči znečisteniu spomedzi modulárnych zariadení: úroveň znečistenia 3
• Skutočne všestranný produkt, ktorý funguje dobre vo všetkých podmienkach
• Menovité izolačné napätie: 500 V
• Úplná bezpečnosť osoby, ktorá manévruje s pákou pohonu.

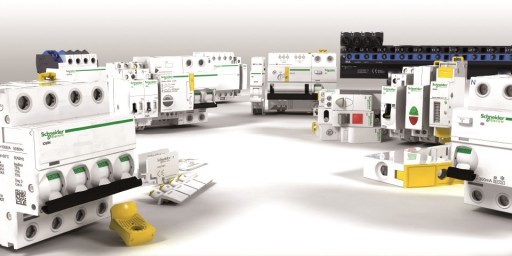

Modulárne vybavenie Schneider Electric Acti 9 stanovuje najvyššie štandardy z hľadiska bezpečnosti elektrických inštalácií a signalizačných a riadiacich schopností pomocou komunikačných systémov. Modulárna výbava Acti 9 zaisťuje bezpečnosť pri údržbe inštalácie počas celej jej životnosti. Modulárne systémy prístrojov Acti 9 sú navrhnuté tak, aby minimalizovali prestoje a zabránili neúmyselným výpadkom. Modulárne zariadenie Acti 9 zjednodušuje konečnú distribúciu energie v budovách a priemyselných prevádzkach. Keď sa objavia nové inštalačné normy alebo sa zmenia požiadavky na budovu, modulárne vybavenie Acti 9 sa dá ľahko rozšíriť. Ide o flexibilný a otvorený systém, ktorého komplexné a integrované prvky dokážu komunikovať s akýmkoľvek systémom riadenia budovy. Zariadenia Acti9 zaručujú úplnú bezpečnosť počas prevádzky vďaka VisiSafe.
