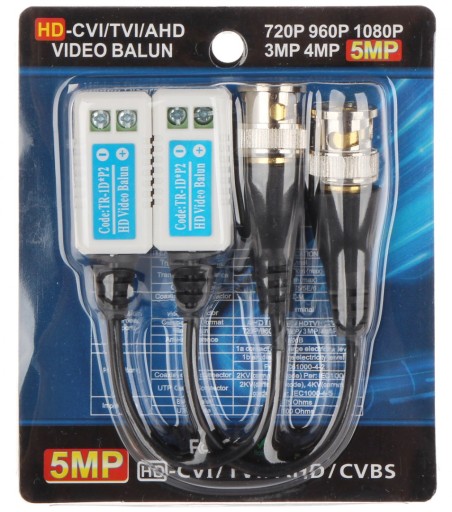

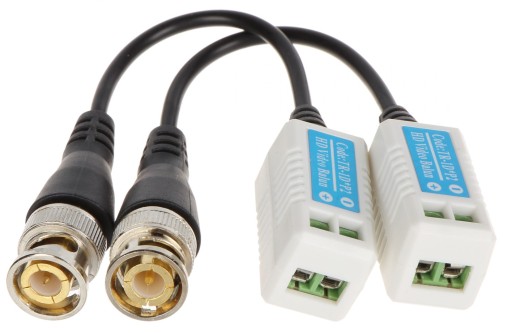

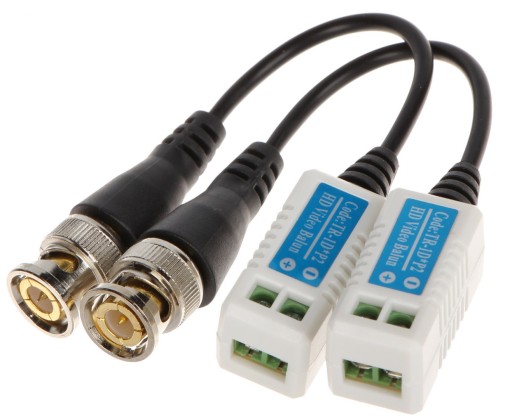

VIDEO TRANSFORMÁTOR TR-1D*P2

TR-1D*P2 je určený na prenos video signálu cez krútenú dvojlinku. Zariadenie prispôsobuje impedanciu 75Ω koaxiálneho kábla impedancii symetrického kábla, čím zabezpečuje prenos videosignálu až do vzdialenosti 400 m (kábel s krútenou dvojlinkou kategórie 5) a eliminuje asymetrické rušenie.

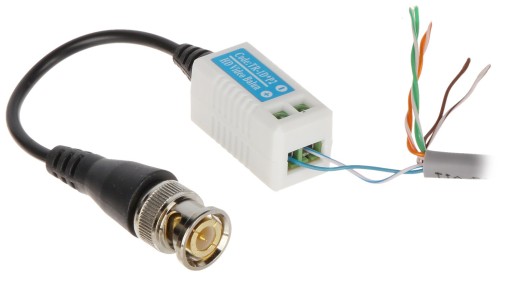

Dbajte na správne pripojenie svoriek (+) a (-). Obrátené pripojenie spôsobí skreslenie obrazu.

ŠPECIFIKÁCIA

Balenie: 2 ks Cena za balík

Štandard:

• AHD – 8 Mpx 4K UHD,
• HD -CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Typ zariadenia: Pasívne

Počet kanálov: 1

Dosah videa:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL/NTSC - UTP kat. 5e

I/O napätie 75Ω (CVBS): 1 Vpp

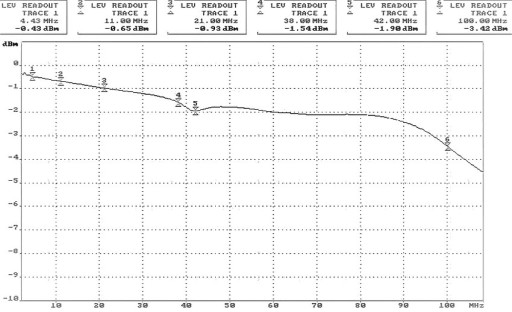

Útlm:

• 4,43 MHz @ 0,43 dB
• 11 MHz @ 0,65 dB
• 21 MHz @ 0,93 dB
• 38 MHz pri 1,54 dB
• 42 MHz pri 1,90 dB
• 67,5 MHz pri 2,10 dB

Uvedený útlm sa vzťahuje na dve pripojené zariadenia súčasne

• CMRR (dB @ 5 MHz): 60 dB
• Koaxiálna impedancia: 75 Ω li>
• Impedancia symetrického konektora: 100 Ω
• Typ koaxiálneho konektora: BNC Zásuvka na kábli s dĺžkou 0,09 m
• Typ symetrického konektora: Káblové svorky
• Prevádzková teplota: -10°C ... 55°C
• Prípustná relatívna okolitá vlhkosť: <95 %
• Hmotnosť: 0,018 kg
• Rozmery: 16 x 15 x 43 mm
