HASIACE RC OCHRANA PRE TYRISTORY A SSR RELÉ HASIACE SYSTÉMY
HASIACE RC OCHRANA PRE TYRISTORY A SSR RELÉ HASIACE SYSTÉMY
Kód tovaru: 12504101795
- Stav: Nové
- Druh: Iné
- Značka: Reball
- Kód výrobcu: Gasik zabezpieczenie do przekaźników SSR
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU
XAPR0000055
DOSTATOČNÝ SYSTÉM S VARISTOROMPRE TYRISTORY A RELÉ, napr. /b> vždy nezabudnite použiť vhodné ochranné zariadenia - varistory (MOV) alebo RC obvody zapojené paralelne k. výstupné kontakty relé, napr. SSR, chrániace pred nežiaducim rušením zo siete alebo prijímača, napr. špičkami napätia.
Vhodný výber ochrany závisí od charakteru záťaže, prúdu a typu spínaného napätia. vybrať individuálne. Veľmi často sa RC supresorový systém skladá z R=33-1000Ohm/1-5W, C=1nF-0,10µF - presné hodnoty RC sa vyberajú na základe nomogramov.
Varistor by sa mal vyberať podľa typu a napätia záťažového obvodu. Predpokladá sa, že jeho napätie je 1,6 – 1,9 menovitej hodnoty spínaného napätia.

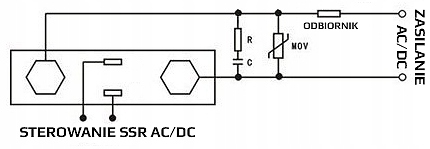

Príklad obvodu s ochranami nižšie.

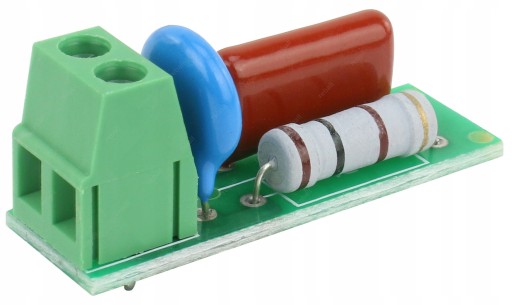

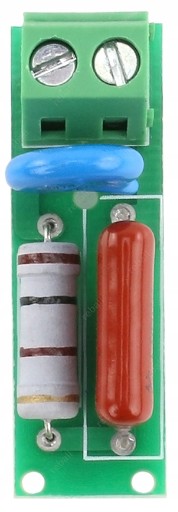

Technické údaje:
- obojstranná DPS s pokovovaním otvorov

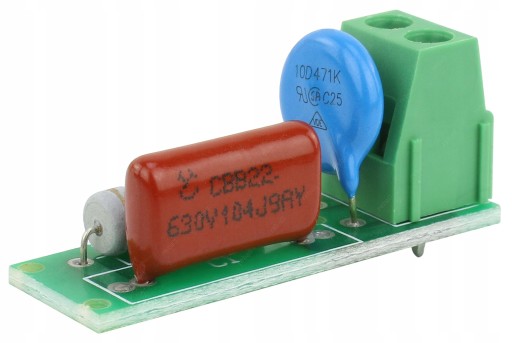

- pripravený modul hasiaceho prístroja s R (100Ohm), C ( 100nF) obvod a 10D471K varistor na ochranu tyristora alebo relé, napr. SSR
- pre indukčnú záťaž AC/DC 5~400 V (napr. motory)
- výkon pod 1000W
- absorpčný obvod absorbuje indukovanú elektromotorickú silu zo záťaže
- varistor zabraňuje nadmernému kolísaniu napätia alebo prúdu
- ARk skrutka konektor na priskrutkovanie vodičov prijímača s prierezom max. 2,5mm2
- rozmery plošného spoja: 13x40mm
- zapojiť paralelnes kontaktmi tyristora alebo relé SSR
Potrebujete iný servis alebo príslušenstvo na spájkovanie – pozrite si naše ďalšie aukcie.
