Regulátor môže vykonávať funkciu:

• Vykurovanie
• Chladenie

v rozsahu od -55°C do 120°C s možnosťou nastavenia:

• Alarm (vizuálny)
• Horný/dolný teplotný limit
• Hysterézia
• Oneskorenie aktivácie relé
• Nastavenia odchýlky teploty

Snímač teploty NTC10K je súčasťou súpravy!

Technické údaje:

• Napájanie: 220V
• Rozsah merania teploty: -55 - 120°C
• Výstupné zaťaženie: max. 20A/14VAC, 10A/250VAC

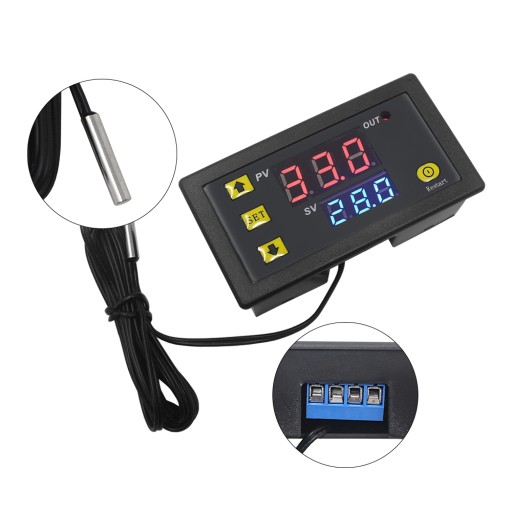

• Snímač teploty: vodeodolný NTC10K, dl. cca 1m
• Priemer snímača: 5 mm
• Dĺžka objímky snímača: 25 mm
• Presnosť merania: 0,5 % alebo +/- 3 °C
• Presnosť indikácie: 0,1 °C (do 99,9 °C) a 1 °C (nad 100 °C)
• Obnovovacia frekvencia: 0,5 sek.
• Prevádzková teplota: 0–50°C

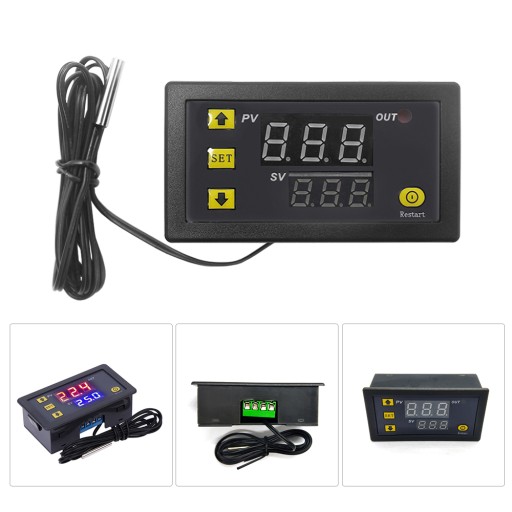

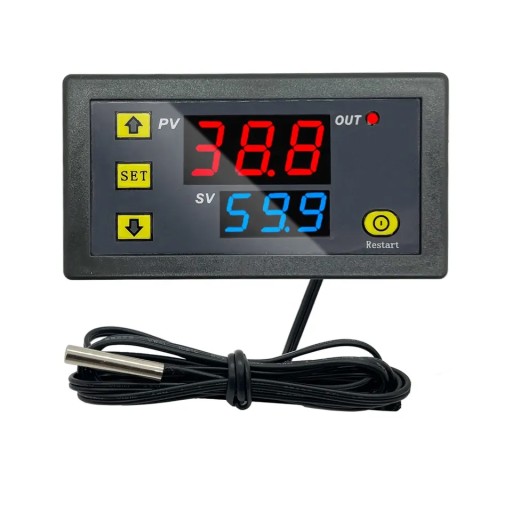

• Dvojitý LED displej: nameraná teplota (PV) a nastavená teplota (SV)

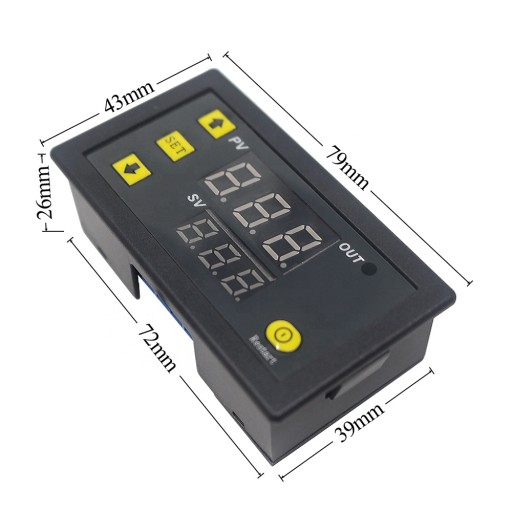

• Vonkajšie rozmery: 79x43x26mm +-1mm
• Inštalačné rozmery: 72x39 (hĺbka 25mm)

Programovanie:

• MENU - pre vstup do programovacieho systému podržte stlačené tlačidlo SET na približne 4-5 sekúnd.
• Pomocou tlačidiel + a - vyberte programovací režim P0 - P6
• Vstúpte do zvoleného režimu stlačením tlačidla SET
• Potvrdenie zvolenej hodnoty tlačidlom SET

Režimy programovania P0 - P6

• P0 - Chladenie "C “ / Ohrev „H“.
• P1 – Hysterézia (0,1 – 30).
• P2 – Horný limit nastavenia teploty (od -50 °C do 120 °C).
• P3 – Dolný limit nastavenia teploty (od -55 °C až 115 °C).
• P4 – Kalibrácia snímača teploty (od -10 °C do 10 °C).
• P5 – Oneskorenie zapnutia relé po dosiahnutí teploty (0 – 10 minút).
• P6 – Alarm nadmernej teploty (vizuálny alarm) .
• P7 – Zámok nastavení.
• P8 – Obnovenie továrenských nastavení.

  Ak sa na displeji zobrazuje „LLL“, znamená to, že sa vyskytol problém s príjmom signálu zo snímača teploty.

  Súčasná aktivácia tlačidiel + a - pri zapnutí napájania spôsobí obnovenie továrenských nastavení nastavenia
