Termotransferový papier umožňuje rýchlo vytvárať tlačené DPS na laminátovej doske pokrytej medenou vrstvou. Keď máme hotový návrh DPS, vytlačíme ho na LASEROVEJ tlačiarni (zrkadlovo) na ponúkaný termotransferový papier. Ako už názov napovedá, termotransferový papier umožňuje rýchly prenos a prenos vytlačeného vzoru dráhy na laminát (medenú vrstvu). Termotransferový papier je na jednej strane klzký a na druhej drsný. Tlačíme na KLZKÚ stranu. Umiestnite potlačenú stranu papiera na dosku plošných spojov (medená vrstva). Pomocou nahriatej žehličky pracujeme tak, aby sa toner vplyvom teploty prilepil na meď (teplota spôsobí, že sa toner prenesie na medenú vrstvu). Po dokončení procesu prenosu namočte papier vodou. Opatrne odlepte namočený papier z dosky plošných spojov. Na medenú vrstvu sa tak preniesla presná laserová tlač dráh navrhnutého elektronického systému. Prenesená vrstva koľajnicového systému poskytuje ochrannú vrstvu proti leptadlu medi. Plošný spoj s mozaikou cestičiek môžeme vložiť do kyvety s leptadlom, napr. Na miestach, kde nie je potlač, bude vyleptaná vrstva medi. Tam, kde je ochranná potlač, zostane vrstva medi - cesty elektrického obvodu DPS

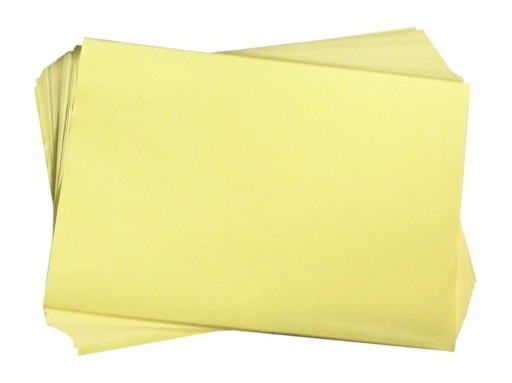

Technické údaje:

• Tepelná DPS prenosový papier
• rozmer A4: 210 x 290 mm
• žltá farba
• určený na výrobu plošných spojov

CENA je za 1 list termotransferového papiera A4
