Stýkač Relé 230V AC 2x5A 1x10A so zásuvkou
Stýkač Relé 230V AC 2x5A 1x10A so zásuvkou
Kód tovaru: 7921292007
- Stav: Nové
- Druh: Relé
- Značka: Mixxer
- Výška: 65 mm
- Šírka: 22,2 mm
- Dĺžka: 72 mm
- Hmotnosť produktu s obalom: 0,061 kg
- Kód výrobcu: 00053
- Napięcie zasilania cewki: 230V AC
- Prąd roboczy cewki: 17mA
- Maksymalny prąd roboczy na jeden kanał ( styk ): 5A 1150W
- Maksymalny prąd roboczy na dwóch zwartych kanałach: 10A 2300W
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU
Relévybavené dvoma kanálmi (kontaktmi) s výstupom "NO" (
normálne otvorený) a "NC" (normálne ZATVORENÉ). V

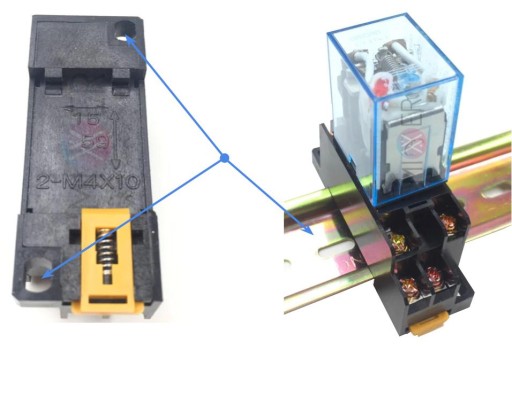

súprave so stýkačom získate stojan, ktorý
jednoduchým cestomrelé zapojíme do elektroinštalácie
aspoľahlivo a esteticky namontujeme skrutkami alebo b>
DIN koľajnica. Každý kanál je navrhnutý tak, aby ním mohol pretekať prúd 5A. Je možné prepojiť kontakty
s mostíkmi tak, aby relé fungovalo ako jednokanálové relé
s prúd 10A. Stykač má zabudovanú diódu
vďaka ktorej budeme vedieť, kedy je cievka napájaná.
Technické parametre- Plášť: Plast
- Typ inštalácie: Skrutky alebo lišta TH35
- Trieda ochrany: IP20
- Napájacie napätie cievky: 230V
- Číslo kanálov: 2 každý kanál má kontakt " NO " a " NC "
- Prevádzkový prúd na jednom kanáli (kontakt): 5A 1150W
- Prevádzkový prúd na dvoch skratovaných kanáloch: 10A 2300W
- Napätie pracovných kontaktov : od 1V do 250V

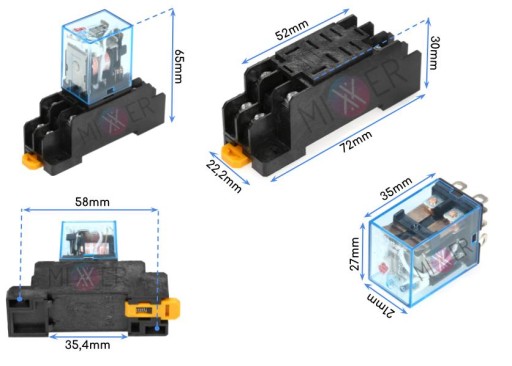

- Celková dĺžka súpravy: 72mm
- Celková výška kompletu: 65mm
- celková šírka kompletu: 22 ,2mm
- Výška: 35mm
- Šírka: 21mm
- Dĺžka: 27 mm
- Výška: 30 mm
- Šírka: 22,2 mm
- Dĺžka: 72 mm
Stykač je vybavený 230V cievkou AC
Výhody- Dobrý pomer ceny a kvality
- Dva kanály, ktoré možno kombinovať do jeden
- Estetický vzhľad
- Solidné spracovanie
- Dióda informujúca o stave kontaktu
- Jednoduchá inštalácia
- Súčasťou stojana

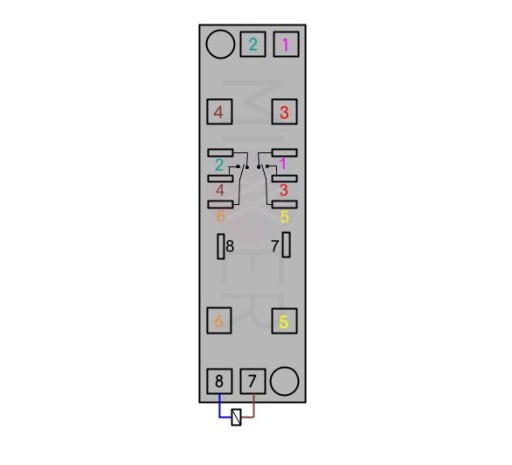

- ( 7 a 8 ): Tu pripojíme napájanie k cievke stýkača. Stykač má cievku 230V AC.
- ( 5 a 6 ): Sem pripojíme napájací zdroj, ktorý bude ovládať stykač. Môže to byť akékoľvek napätie od 0V do 250V. Toto napätie bude napájať prijímač, ktorý bude ovládaný stykačom.
- ( 3 a 4 ): „NO“ kontakt Normálne otvorený. Tu uvidíte napätie, ktoré sme priviedli na kontakty (5 a 6) po privedení 230 V na cievku, teda kontakty (7 a 8).
- (1 a 2) : "NC" kontakt " Normálne zatvorený. Funguje v opačnom smere ako kontakty ("NO" 3 a 4). To znamená, že keď na cievku (7 a 8) nie je privedené žiadne napätie, napätie, ktoré bolo privedené na kontakty (5 a 6), bude na kontaktoch (1 a 2). Ak však privedieme napätie na cievku (7 a 8), na kontakte (1 a 2) nebude napätie z kontaktov (5 a 6)
Dvojkontaktné relé
Má dva kontakty „NO“ a „NC“ Každý kontakt je navrhnutý tak, aby vydržal prúd do 5A. Po premostení kontaktov získame jeden 10A kontakt.

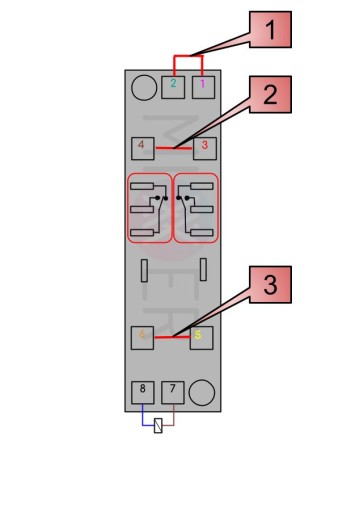

1. Most na výstupe napájacích kontaktov (1 a 2) " NC "
2. Most na výstupe napájacích kontaktov (3 a 4) “ NIE “
3. Most na výstupe silových kontaktov (3 a 4) “ NIE “
Spojenie kontaktov s mostíkom:
- ( 5 a 6 ) a ( 3 a 4 ) vytvoria relé s jedným " NO " kontaktom, ktoré odolá toku prúdu až 10 A
- ( 5 a 6 ) a ( 1 a 2 ) vytvorte relé s jedným kontaktom „ NC “, ktoré odolá prietoku prúdu do 10A
