Termotransferová fólia umožňujúca rýchlu tvorbu plošných spojov DPS na laminátovej doske pokrytej vrstvou medi. Keď máme hotový návrh DPS, vytlačíme ho na LASEROVEJ tlačiarni (zrkadlovo) na ponúkanú termotransferovú fóliu. Ako už názov napovedá, termotransferová fólia umožňuje rýchly prenos a prenos vytlačeného vzoru cesty na laminát (medenú vrstvu). Potlačenú stranu fólie položíme na plošný spoj (medená vrstva). Pomocou nahriatej žehličky pracujeme tak, aby sa toner vplyvom teploty prilepil na meď (teplota spôsobí, že sa toner prenesie na medenú vrstvu). Po dokončení procesu prenosu namočte fóliu vodou. Nasiaknutú fóliu opatrne odlepte z plošného spoja. Na medenú vrstvu sa tak preniesla presná laserová tlač dráh navrhnutého elektronického systému. Prenesená vrstva koľajnicového systému poskytuje ochrannú vrstvu proti leptadlu medi. Plošný spoj s mozaikou cestičiek môžeme vložiť do kyvety s leptadlom, napr. Na miestach, kde nie je potlač, bude vyleptaná vrstva medi. Tam, kde je ochranná potlač, zostane vrstva medi - cesty elektrického obvodu DPS

technické údaje:

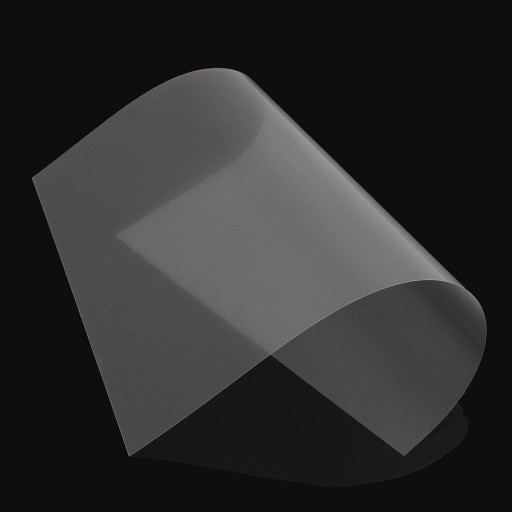

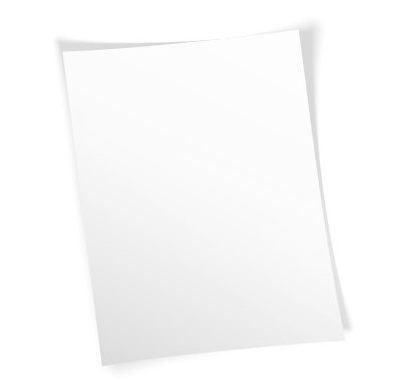

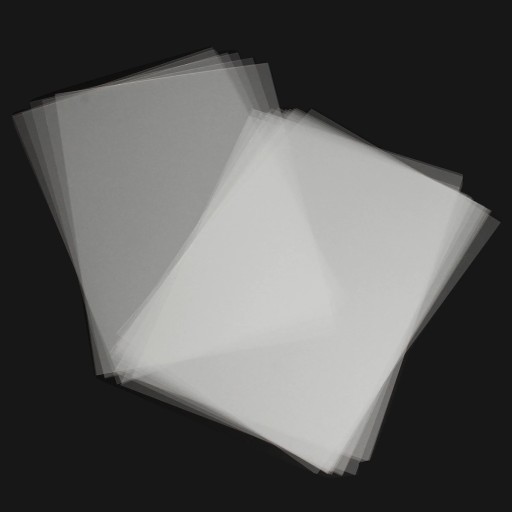

• Tepelná DPS prenosová fólia na prenos výtlačkov z laserovej tlačiarne na medenú vrstvu
• materiál fólie: PET (polyetyléntereftalát)
• farba: priehľadná až do 95 % (mierne matná, aby sa zabránilo priľnavosti)
li>
• hrúbka: 0,12mm
• fólia je z jednej strany klzká a z druhej drsná. Tlačíme na SLIPPLE stranu

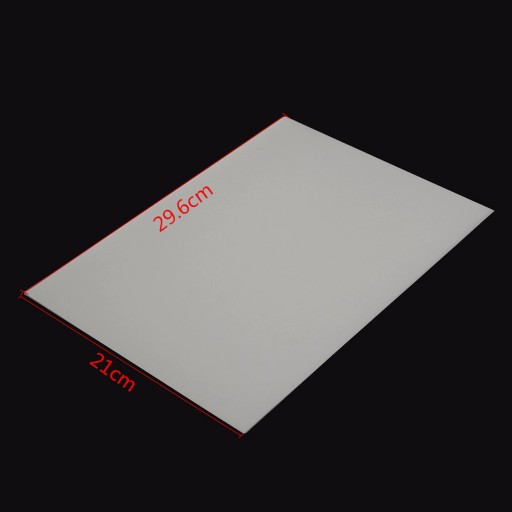

• veľkosť A4: 210 x 290mm
• určená na výrobu plošných spojov
