Koaxiálny kábel moderného dizajnu s nízkym útlmom pre prevádzku v rozsahu do 6 GHz.

Plášť kábla je vyrobený z PE technológia (odolná UV ochrana), ktorá umožňuje jeho použitie v interiéri aj exteriéri. Je dvojito tienený a poskytuje ochranu pred magnetickým poľom a iným rušením. Hlavný vodič vyrobený zo 100 % Cu medi.

Kábel vám okrem nízkeho útlmu zaisťujúceho nízku stratu signálu umožňuje ušetriť náklady na inštaláciu . Dá sa použiť v 2,4 GHz a 5 GHz WLAN inštaláciách. Jeho použitie v 2,4GHz systémoch umožní migráciu na 5GHz bez nutnosti meniť kabeláž.

• vylepšené parametre v porovnaní s obľúbenými káblami triedy H155
• nízky útlm (až 20 % nižšia ako v H-155)
• vynikajúce prispôsobenie (30 dB pre 2,4 GHz)
• vysoká účinnosť tienenia (90 dB pre 2,4 GHz)

Na tejto aukcii sa kabel predava na metre. Pri kúpe 30 kusov získate 30 lineárnych metrov v jednej sekcii.

• Výrobca: Trilan
• Model: 240
• Kód produktu: E1171
• Impedancia: 50 Ω
• Kapacita: 83 pF /m
• Faktor kontrakcie vlny: 81 %
• Faktor tienenia:>90 dB
• Odpor jadra: 11,2 Ω/km
• Odpor opletenia: 12,4 Ω/km
• Minimálne polomer ohybu: 30/60 mm
• Prevádzková teplota: -40 do +70 stupňov C
• Hmotnosť: 47 kg/km

Kábel môže byť vybavený konektormi, ktoré sú vhodné pre kábel H155 (prevádzka až do 2,4 GHz). Pre pásmo 5GHz výrobca odporúča konektory pracujúce na tejto frekvencii, napr. N.

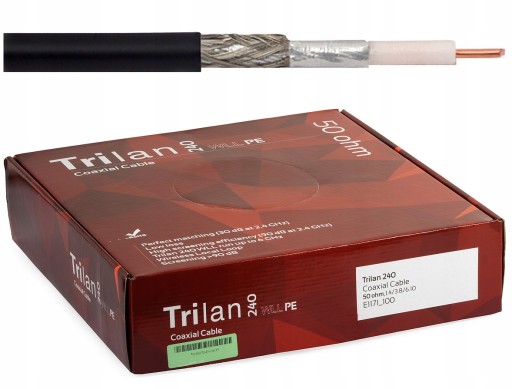

1. Vonkajší plášť: PE ⌀ 6,1 mm
Tenie: CuSn pocínované medené opletenie 80%
2. Tenie: Al/PET/Al fólia 100%
3. Izolácia: fyzicky napenené dielektrikum ⌀ 3,8 mm
4. Vnútorný vodič: medený drôt ⌀ 1,4 mm

Káble značky TRILAN sú v súlade so smernicou CPR a spĺňajú európsku normu EN 50575, ktorá špecifikuje požiadavky na vlastnosti pri požiari, metódy skúšania a hodnotenie káblov ako stavebného materiálu.

Maximálny prenášaný výkon (frekvencia / výkon):

• 30 MHz: 1,41 kW
• 50 MHz: 1,09 kW
• 150 MHz: 0,62 kW
• 220 MHz: 0,51 kW
• 450 MHz: 0,35 kW
• 900 MHz: 0,24 kW
• 1500 MHz: 0,19 kW
• 1800 MHz: 0,17 kW
• 2000 MHz: 0,16 kW
• 2500 MHz: 0,14 kW
• 5800 MHz: 0,09 kW

Útlm kábla pri 20 stupňov C (frekvencia / útlm):

• 30 MHz : 4,2 dB/100 m
• 50 MHz: 5,4 dB/100 m
• 150 MHz: 9,2 dB/100 m
• 220 MHz: 11,2 dB/100 m
• 450 MHz: 16,2 dB/100 m
• 900 MHz: 23,3 dB/100 m
• 1 500 MHz : 30,7 dB/100 m
• 1 800 MHz: 33,9 dB/100 m
• 2 000 MHz: 35,9 dB/ 100 m
• 2 500 MHz: 40,6 dB/100 m
• 5 800 MHz: 65,2 dB/100 m

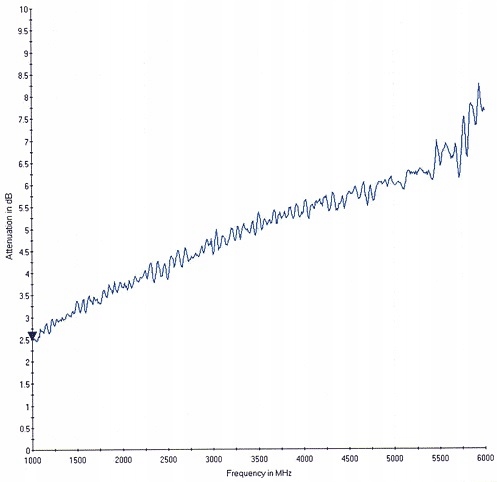

Útlmová charakteristika kábla Tri-Lan 240 ako funkcia frekvencie, pre 10 m. Test bol vykonaný na CLBT.

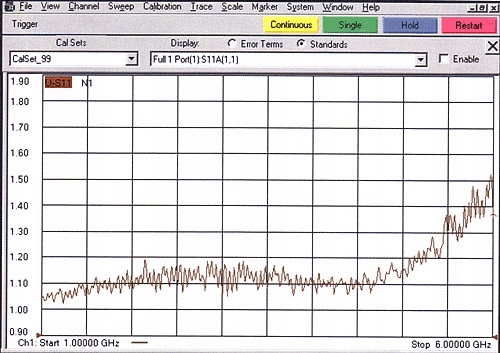

Zodpovedajúce charakteristiky kábla Tri-Lan 240 ako funkcia frekvencie. Test bol vykonaný na CLBT.
