Určené pre LED diódy pracujúce pri 300 mA.

ŠPECIFIKÁCIA

• Výrobca: LuxLED
• Séria: HG-PC2203
• Rozsah výkonu: 1 – 5 W
• Výstupný prúd: 300 mA + /- 5 %
• Výstupné napätie: 3 – 18 V DC
• Vstupné napätie: 100 – 260 V AC 50/60 Hz
• Rozmery: 40 x 28 x 22 mm
• Galvanická izolácia: Áno
• Stupeň krytie: IP41
• Plášť: ABS plast

APLIKÁCIA

• zdroj pre LED žiarovky
• napájací zdroj pre LED panely
• napájací zdroj pre LED reflektory
• napájací zdroj pre diódy: powerLED, SMD, COB
• Napájanie pre ostatné diódy pracujúce pri prúdoch 300 mA

OTÁZKY A ODPOVEDE

Koľko diód je možné pripojiť k tomuto zdroju?

od 1 do 5PowerLED 1W diódy,1COB 3W dióda,1COB 5W diódapripojená v sérii modul pracujúci s prúdom do 300 mA a prevádzkovým napätím od 3 do 16 V.

Dajú sa k tomuto zdroju pripojiť diódy s vyšším prevádzkovým prúdom?

Áno, absolútne. Nebudú však pracovať na plný výkon.

Je ponúkaný zdroj vodotesný?

Nie, nie je vodotesný, jeho trieda tesnosti je IP41

Čo to znamená, že je napájací zdroj izolovaný?

Odstráni to spoločnú zem (230V sieť a výstup napájacieho zdroja). Dôsledkom toho je eliminácia rušenia a výrazné zvýšenie bezpečnosti používania samotného napájacieho zdroja a zabudovaného osvetlenia - nedôjde k otrasom na výstupe.

AKO PRIPOJIŤ DIÓDY DO OVLÁDAČ?

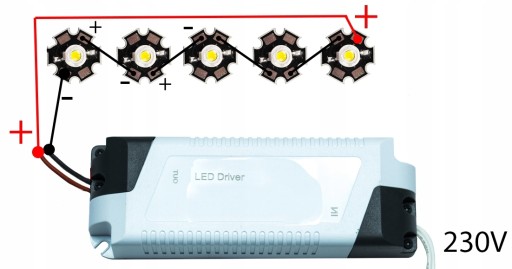

Schéma ukazuje príklad zapojenia 1W výkonových LED diód . V prípade iných modelov emitorov sa množstvo môže líšiť.

Znamienko „+“ jednej diódy je spojené s „–“ druhej diódy – ide o sériové zapojenie.

Napájanie mimo množstevného rozsahu môže viesť k poškodeniu komponentov.

Nie sú potrebné žiadne odpory ani ďalšie zdroje napájania. Pripojte stranu dvoma bielymi vodičmi do siete 230V. Červený vodič by mal byť pripojený k „+“ dióde na začiatku série a čierny vodič k polovodiču „–“ na druhom konci obvodu.
