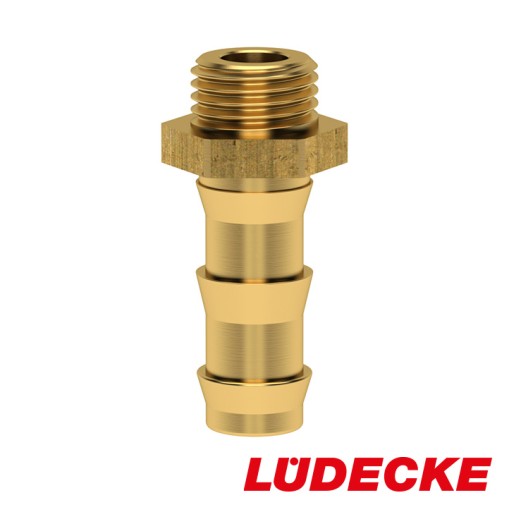

Rýchla montáž Hadicová prípojka 10 mm - Regulácia teploty - s vonkajším závitom G 1/4" - G 14-10 TH - LÜDECKE

Hadicová prípojka s vonkajším závitom. Určená na použitie v systémoch regulácie teploty s použitím horúcej a studenej vody a oleja . p>Telo je vyrobené z mosadze MS58.

Prvky rýchlospojkových armatúr pre systémy regulácie teploty a inštalácie v výrobe plastov sa používajú predovšetkým na zvýšenie možností montáže existujúcich inštalácií, diverzifikáciu ich upravovaním a rozširovaním v závislosti od potrieb vznikajúcich vo výrobnom cykle.

Prvky G TH majú na jednej strane hadicovú prípojku a na druhej vonkajší závit (ISO 228), verzia pre hadice PARKER Pusch-Lock, GATES Lock-on, montáž bez svorky. Medzi čapom rúry a závitom je šesťhranný krúžok na kľúč, ktorý umožňuje protismerné zaistenie počas inštalácie. Umožňujú napojenie káblov napríklad na závitové spoje vstrekovacích foriem.

Tieto prvky je možné vďaka svojej univerzálnosti a odolnosti použiť aj v mnohých odvetviach priemyslu, v strojárskych a hobby dielňach na zvýšenie montáže možnosti použitých zariadení.

Fitovacie prvky pre rýchlospojky sú určené na použitie v inštaláciách regulácie teploty, ktoré sa najčastejšie používajú v priemysle spracovania plastov. Vysoká kvalita spracovania zaisťuje presný tlak a teplotu, ktorá môže dosiahnuť až 200°C. Presnosť udržiavania vhodného tlaku a teploty často určuje vysokú opakovateľnosť presných tvarov výrobkov z foriem. To sa premietne do malého počtu odmietnutí materiálu, čo zvýši ekonomickú atraktivitu vyrábaných prvkov. Inými slovami, súčasným použitím týchto konektorov vyrobíme väčšie množstvo správne vyrobených plastových prvkov.

Ponúkame celý rad konektorov a rýchlospojok LÜDECKE , venovaný regulácii teplotypri spracovaní plastov.

• Prevádzkový tlak [bar]: 15.
• Prevádzková teplota [°C] : od -20 do +200. (v závislosti od tesnenia sedla a média)
• Materiál pripojenia, telo: mosadz MS 58
• Médium: vzduch, voda, olej a ostatné
• Závit: ISO 228
• Veľkosť závitu: G 1/4"
• Veľkosť hadice: 10 mm

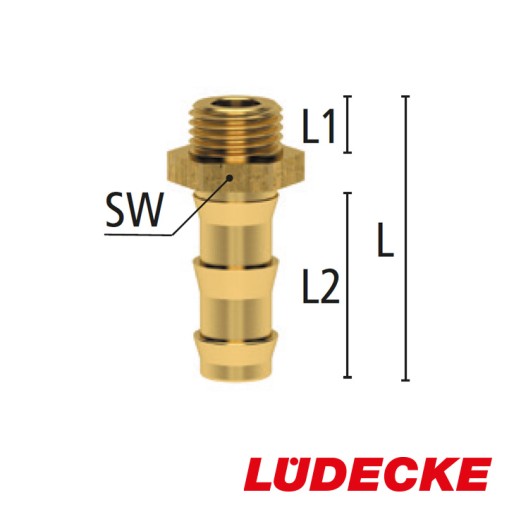

• Celková dĺžka [L]: 39 mm
• Dĺžka závitu [L1]: 7 mm
• Dĺžka čapu [L2] : 28 mm
• Hmotnosť: 23 g
• Veľkosť kľúča [SW]: 17
• Príkon: 7
