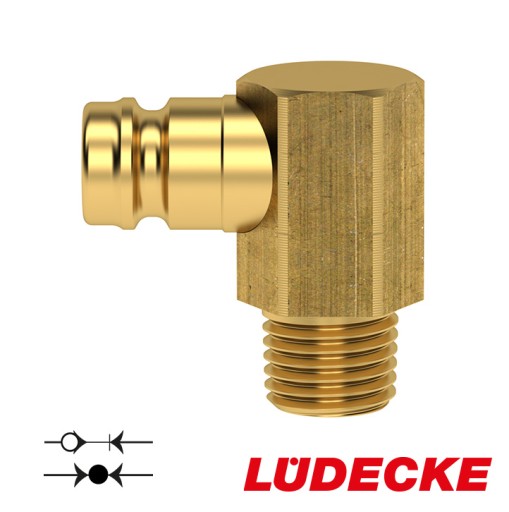

Rýchlospojka pre vstrekovacie formy LÜDECKE DN 6 s metrickým vonkajším závitom M 14x1,5 - uhol 90° - ESHM 1415 NA-90 - Ekvivalent k HASCO Z 8

Rýchlospojky zo série ESHM s DN 6a priemer zátky 9 mm sa vyznačujú veľmi vysokým prietokom pri nízkej tlakovej strate.

Časť ESHM 1415 NA-90 má na jednej strane zástrčku a na druhej vonkajší kužeľový metrický závit podľa DIN 158. Na uľahčenie inštalácie má šesťhranný krúžok, na použitie kľúča pri inštalácii . Tieto zástrčky nemajú ventil, možno ich pripojiť ako do zásuviek s ventilom (jednostranné uzatváranie), tak aj bez (voľný priechod). Kábel vybavený touto zástrčkou pri odpojení vytečie.

Telo je vyrobené z poniklovanej mosadze.

Kompatibilné s rýchlospojkami na reguláciu teploty, s nemeckým profilom (European ) HASCO Z 8.

Tieto rýchlospojky sú určené na použitie v inštaláciách regulácie teploty, ktoré sa najčastejšie používajú v priemysel spracovania plastov. Vysokokvalitné konektory zaisťujú presný tlak a teplotu, ktorá môže dosiahnuť až 200°C. Presnosť udržiavania vhodného tlaku a teploty často určuje vysokú opakovateľnosť presných tvarov výrobkov z foriem. To sa premietne do malého počtu odmietnutí materiálu, čo zvýši ekonomickú atraktivitu vyrábaných prvkov. Inými slovami, súčasným použitím týchto konektorov vyrobíme väčšie množstvo správne vyrobených plastových prvkov.

Tieto rýchlospojky vďaka použitiu vhodných tesnení a materiálov dokážu prepravovať rôzne chladenia médiá, horúca aj studená voda, olej alebo vzduch.

Ponúkame celý rad konektorov a rýchlospojok pre systémy regulácie teploty používané pri spracovaní plastov vyrábaných LÜDECKE .

• Prevádzkový tlak [bar]: 15.
• Prevádzková teplota [°C]: od -20 do +200 (olej, vzduch), + 150 (voda).
• Materiál pripojenia, telo ventilu: mosadz MS 58.
• Médium: vzduch, voda, olej a iné.
• Kužeľový závit: DIN 158
• Veľkosť závitu: M 14x1,5

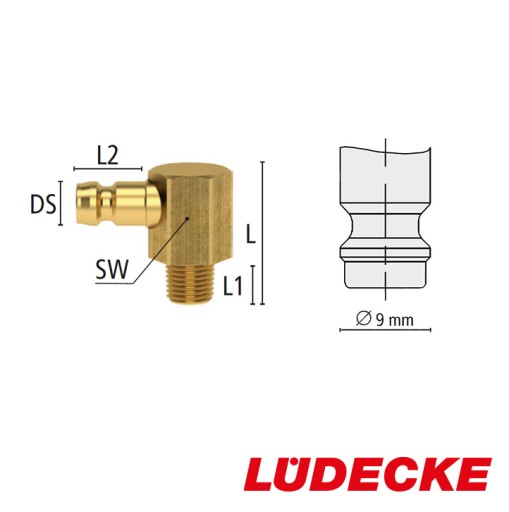

• Dĺžka závitu [L1]: 11 mm
• Zástrčka, nominálna veľkosť: DN 6
• Šírka zástrčky [DS]: 9 mm
• Dĺžka zástrčky [L2]: 14 mm
• Celková dĺžka [L]: 29 mm
• Veľkosť kľúča [SW]: 15
• Výkon: 6
• Hmotnosť: 40 g
• Profil zástrčky kompatibilný s: HASCO Z 8.
• Katalógové číslo: ESHM 1415 NA-90

Odpojenie a zapojenie káblov v tomto systéme je intuitívne jednoduché a rýchle a možno ho vykonať jednou rukou.

Krok 1.

Zasunutie zástrčky do zásuvky jedným pohybom

Krok 2.

Zasunutím zástrčky do zásuvky a miernym potiahnutím zástrčky skontrolujte pripojenie.

Krok 3.

Odpojte konektor zatlačením na ten, ktorý je označený krúžkom so šípkou, čím súčasne vytlačíte zástrčku zo zásuvky.
