Rýchlospojky zo série ESHM s DN 9 a priemer zátky 13 mm sa vyznačujú veľmi vysokým prietokom pri súčasnom nízkom poklese tlaku.

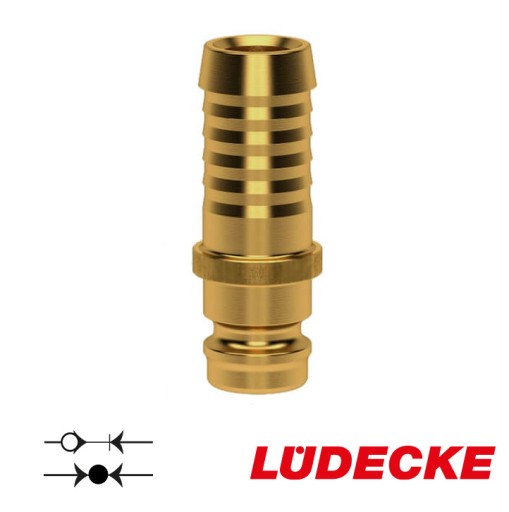

Časť ESH 13 SL má na jednej strane zástrčku a na druhej strane hadicovú spojku s profilom prispôsobeným na použitie svoriek alebo svoriek. Tieto zástrčky nemajú ventil, možno ich pripojiť ako do zásuviek s ventilom (jednostranné uzatváranie), tak aj bez (voľný priechod). Kábel vybavený touto zástrčkou pri odpojení vytečie.

Telo je vyrobené z mosadze, tzv. hladké.

Kompatibilné s rýchlospojkami na reguláciu teploty, s nemeckým profilom (európskym) HASCO Z 8.

Tieto rýchle konektory sú určené pre sú určené na použitie v regulácii teploty inštalácií, ktoré sa najčastejšie používajú v priemysle spracovania plastov. Vysokokvalitné konektory zaisťujú presný tlak a teplotu, ktorá môže dosiahnuť až 200°C. Presnosť udržiavania vhodného tlaku a teploty často určuje vysokú opakovateľnosť presných tvarov výrobkov z foriem. To sa premietne do malého počtu odmietnutí materiálu, čo zvýši ekonomickú atraktivitu vyrábaných prvkov. Inými slovami, súčasným použitím týchto konektorov vyrobíme väčšie množstvo správne vyrobených plastových prvkov.

Tieto rýchlospojky vďaka použitiu vhodných tesnení a materiálov dokážu prepravovať rôzne chladenia médiá, horúca aj studená voda, olej alebo vzduch.

Ponúkame celý rad konektorov a rýchlospojok pre systémy regulácie teploty používané pri spracovaní plastov vyrábaných LÜDECKE .

• Prevádzkový tlak [bar]: 15.
• Prevádzková teplota [°C]: od -20 do +200 (olej, vzduch), + 150 (voda).
• Materiál pripojenia, telo ventilu: mosadz MS 58.
• Médium: vzduch, voda, olej a iné.
• Hadicová spojka s vnútorným priemerom: 13 mm

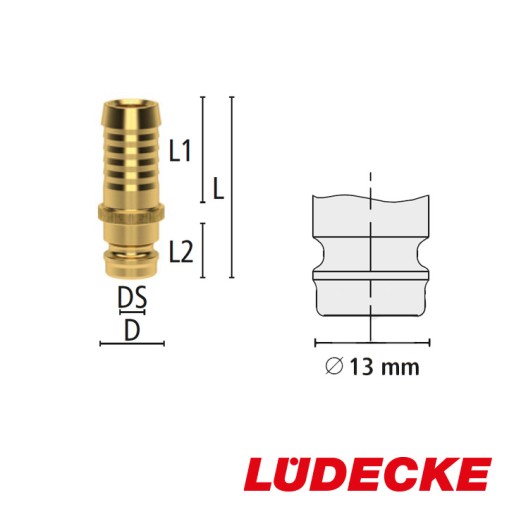

• Dĺžka objímky [L1]: 25 mm
• Zástrčka, nominálna veľkosť: DN 9
• Šírka zástrčky [DS]: 13 mm
• Dĺžka zástrčky [L2]: 14 mm
• Celková dĺžka [L]: 42 mm
• Celková šírka [D]: 16
• Priechodnosť: 9
• Hmotnosť: 25 g
• Profil zástrčky kompatibilný s: HASCO Z 8.
• Katalógové číslo: ESH 13 SL

Odpojenie a zapojenie káblov v tomto systéme je intuitívne jednoduché a rýchle a možno ho vykonať jednou rukou.

Krok 1.

Zasunutie zástrčky do zásuvky jedným pohybom

Krok 2.

Zatlačte zástrčku do zásuvky a zľahka potiahnite zástrčku, aby ste skontrolovali pripojenie.

Krok 3.

Odpojte konektor zatlačením krúžku označeného šípkou, čím súčasne vytlačíte zástrčku zo zásuvky.
